- Country
- United States of America (USA)
- Manufacturer / Brand
- Lafayette Radio & TV Corp; New York (NY)
- Year
- 1964–1966
- Category
- Amateur-Receiver (amateur bands, may include broadcast bands)
- Radiomuseum.org ID
- 73384
-
- alternative name: Wholesale Radio
Lafayette HA-230 with matching speaker
Made by Trio for Lafayette
Made by Trio for Lafayette
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung
Sammlung

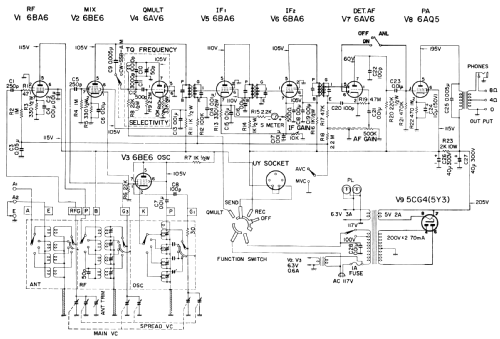

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 9
- Main principle
- Superhet with RF-stage; ZF/IF 455 kHz
- Tuned circuits
- 10 AM circuit(s)
- Wave bands
- Broadcast plus more than 2 Short Wave bands.
- Power type and voltage
- Alternating Current supply (AC) / 110/220 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Metal case
- from Radiomuseum.org
- Model: HA-230 - Lafayette Radio & TV Corp; New
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 380 x 180 x 255 mm / 15 x 7.1 x 10 inch
- Notes
-
Coverage 550 - 30000 KHz in four ranges, bandspread for HAM-ranges, AM/CW/SSB with BFO; also available in kit form ($74.50). Matches HE-48A Speaker.
Custom made in Japan by Trio for Lafayette. See Kenwood model 9R-59 for other similar models.
Made in Japan
- Net weight (2.2 lb = 1 kg)
- 11.5 kg / 25 lb 5.3 oz (25.33 lb)
- Price in first year of sale
- 90.00 $
- Source of data
- Communications Receivers
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Hans-Dieter Haase † 5.2.18. See "Data change" for further contributors.
- Other Models
-
Here you find 1377 models, 1196 with images and 424 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Lafayette Radio & TV Corp; New York (NY)
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Lafayette Radio & TV: HA-230
Threads: 1 | Posts: 1
Das Modell HA-230 existierte auch als Bausatz unter der Bezeichnung KT-340 ('kit').
Diese beiden Modell-Varianten haben eine separate Heizwicklung, die Mischer- und Oszillator-Röhre auch im ausgeschalteten Zustand heizen. Die Maßnahme diente zur Verringerung der Frequenzdrift nach dem Einschalten.
Eine Beschreibung des KT-340 findet sich in FUNKSCHAU 1966 Heft 3 Seite 83/84. Das dort veröffentlichte Schaltbild enthält jedoch nicht die sep. Heizwicklung und stammt möglicherweise von dem Vorgängermodell HE-30.
Ähnliche Modelle (ohne Anspruch auf Vollständigkeit):
Trio 9R-59
Jennen JR-101
Lafayette HE-30
Lafayette HA-230 / KT-340
Radio-Rim QW-9
Diese beiden Modell-Varianten haben eine separate Heizwicklung, die Mischer- und Oszillator-Röhre auch im ausgeschalteten Zustand heizen. Die Maßnahme diente zur Verringerung der Frequenzdrift nach dem Einschalten.
Eine Beschreibung des KT-340 findet sich in FUNKSCHAU 1966 Heft 3 Seite 83/84. Das dort veröffentlichte Schaltbild enthält jedoch nicht die sep. Heizwicklung und stammt möglicherweise von dem Vorgängermodell HE-30.
Ähnliche Modelle (ohne Anspruch auf Vollständigkeit):
Trio 9R-59
Jennen JR-101
Lafayette HE-30
Lafayette HA-230 / KT-340
Radio-Rim QW-9
Franz Harder, 30.Oct.05
