• Country
• Germany

• Manufacturer / Brand
• Lange GmbH, Johannes; Plauen i. Vogtland

• Year
• 1931/1932

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 15717

• • alternative name: Vogtländische Radio-Gesellschaft mbH
  • Brand: Longa

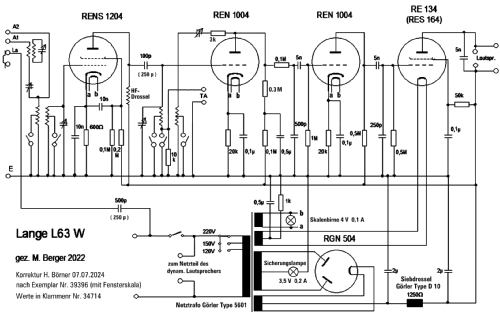

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• RENS1204 REN904 REN904 RE134 or RES164 RGN504 RGN504

• Main principle
• TRF with regeneration; 1 Special; 2 AF stage(s)

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 115-220 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Wooden case

• from Radiomuseum.org
• Model: L 63 D dyn.Lautspr., Wechselstrom [Fensterskala] - Lange GmbH, Johannes; Plauen i

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 410 x 515 x 240 mm / 16.1 x 20.3 x 9.4 inch

• Notes
• Prohaska Seite 44: Lange L63D Vierröhren-Schirmgitter-Empfänger als Tischgerät (W = ist unsere Bezeichnung für die Wechselstromversion) ist mit einem elektrodynamischen Lautsprecher ausgerüstet. Der Röhrensatz kostete 75,50 Mark.

• Price in first year of sale
• 275.00 RM +

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 2, Ernst Erb

• Circuit diagram reference
• FS-Bestückungstab. (wahrsch. m.Fehler)

• Mentioned in
• Radio-Schnorr-Katalog Nr.53 1931/32
