Signalmaster 6077A
Larsen & Hoedholt; Kopenhagen
- País
- Dinamarca
- Fabricante / Marca
- Larsen & Hoedholt; Kopenhagen
- Año
- 1964 ?
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 140206
Funktechnik 09. 1964

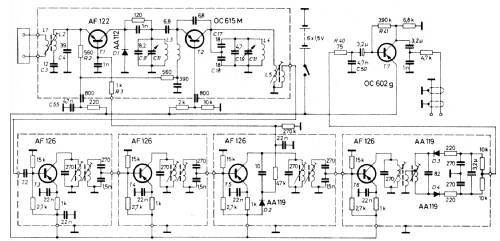

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de transistores
- 7
- Principio principal
- Superheterodino en general; ZF/IF 10700 kHz; 1 Etapas de AF
- Número de circuitos sintonía
- 12 Circuíto(s) FM
- Gama de ondas
- Solamente FM
- Tensión de funcionamiento
- Pilas / 6 x 1,5 Volt
- Altavoz
- - Este modelo usa amplificador externo de B.F.
- Material
- Madera
- de Radiomuseum.org
- Modelo: Signalmaster 6077A - Larsen & Hoedholt; Kopenhagen
- Forma
- Portátil de bolsillo , menor de 20cm.
- Anotaciones
-
Signalmaster 6077 A, Frequenzbereich 88 bis 104 MHz FM, vier ZF-Stufen, eingebauter NF-Verstärker, günstig geeignet für Tonbandaufnahmen, Anschlußbuchsen für Aufnahme, Wiedergabegeräte und Kopfhörer, Antenneneingang 75 Ohm, Teleskopantenne.
Frequenzbereich Ausführung A = 87,5 ... 104,5 MHz, Ausführung B = 87,5 ... 108,5 MHz. Ausgangssignal des NF-Verstärkers max 1,5 Volt. Das Gerät ist eingebaut in einem Teakholzgehäuse und besitzt lediglich einen Ein-Aus-Schalter und einen Abstimmknopf.
- Mencionado en
- - - Manufacturers Literature (Funktechnik 9.1964)
- Documentación / Esquemas (1)
- Funk-Technik (FT) (10/1964, S. 363 / Beschreibung, Schema)
- Autor
- Modelo creado por Karlheinz Fischer. Ver en "Modificar Ficha" los participantes posteriores.
