Lectron Ausbau-System Radio-Röhrentechnik 1120

Lectron GmbH; Frankfurt/M.

Data
Forum
Pictures
Collections

  • Year
  • 2004
  • Category
  • Teaching aids-material
  • Radiomuseum.org ID
  • 201121

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Number of Transistors
  • 2
  • Tuned circuits
  • 2 FM circuit(s)
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Powered by external power supply or a main unit. / 220 Volt
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Lectron Ausbau-System Radio-Röhrentechnik 1120 - Lectron GmbH; Frankfurt/M.
  • Notes
  • 70 magnetische Bausteine zur Ergänzung des Systems "Lectron Radiotechnik 1110" für alle 52 Versuche.

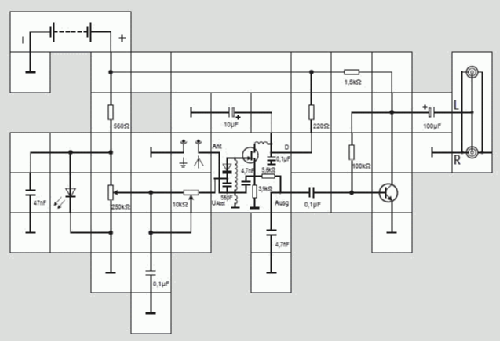

    Damit können zusätzlich FM-Sender (Pendler mit BF244 oder IC-Radio mit TDA7000) empfangen werden.

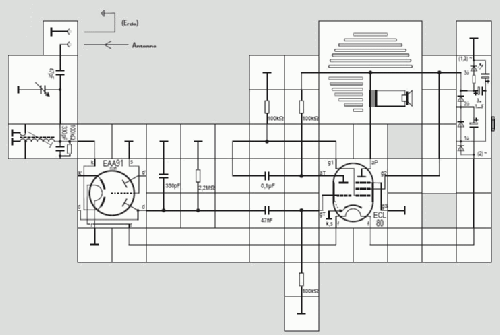

    Versuche mit Röhren: ECC85 (Baustein ECC8x), EL95, EF80, ECL80, PC86/88 und EF98. Ein Ausschneidebogen für die Röhren PC86, PC88, EF98 und EAA91 als Baustein-Abdeckung befindet sich in den Unterlagen.
    Die Anodenspannung wird über den Villard-Baustein (Spannungsverdreifachung) aus der Heizspannung gewonnen.
    Separate Bausätze (Untermengen dieses Systems) sind im Angebot:
    o Lectron Röhrenaudion (MW) mit PCL86 <1111> EUR 145,-
    o Lectron UKW-Radio <1112> EUR 135,-
    o Lectron Röhrenaudion mit PCL86 und UKW <1113> EUR 215,-
  • Price in first year of sale
  • 268.00 EUR
