Impuls-Zählgerät 559 62
Leybold; Deutschland
- Country
- Germany
- Manufacturer / Brand
- Leybold; Deutschland
- Year
- 1962–1967
- Category
- Teaching aids-material
- Radiomuseum.org ID
- 163589
Zählröhren fehlen
Sammlung
Sammlung
Sammlung
Sammlung
Bild von 2005
Leybold Katalog PH50D, 1964
- Number of Tubes
- 17
- Number of Transistors
- 3
- Semiconductors
- BCY59
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Impuls-Zählgerät 559 62 - Leybold; Deutschland
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 440 x 208 x 270 mm / 17.3 x 8.2 x 10.6 inch
- Notes
- Kat.Nr. 559 62 Impuls-Zählgerät für Kurzzeit-, Geschwindigkeits- und Frequenzmessungen sowie Zählmessungen an statistischen Ereignissen, Einschubtechnik.
Röhren und Transistoren jeweils nur einmal gelistet.
- Net weight (2.2 lb = 1 kg)
- 10.9 kg / 24 lb 0.1 oz (24.009 lb)
- Price in first year of sale
- 1,850.00 DM
- Mentioned in
- - - Manufacturers Literature (Leybold Katalog PH50D, 1964)
- Author
- Model page created by Karlheinz Fischer. See "Data change" for further contributors.
- Other Models
-
Here you find 55 models, 55 with images and 9 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Leybold; Deutschland
Collections
The model Impuls-Zählgerät is part of the collections of the following members.
Forum contributions about this model: Leybold; Deutschland: Impuls-Zählgerät 559 62
Threads: 1 | Posts: 1
In der ersten Zählstufe des Leybold Impuls-Zählgerät 559 62 kommt eine GC10D zum Einsatz. Da diese jedoch zu über 70% mit Helium gefüllt ist, kommt es altersbedingt dazu, dass die Röhre in den meisten Fällen schlecht bis gar nicht mehr funktioniert. Um den Zähler weiter betreiben zu können, muss also eine Alternative gefunden werden, welche sich zum Beispiel in der OG-3 findet. Diese ist jedoch kürzer als die GC10D und besitzt eine andere Pinbelegung. Abhilfe schafft ein Adapter, dessen Bau im folgenden beschrieben werden soll:
Praktischerweise ist die OG-3 um etwa einen EL34 Sockel kürzer als die GC10D, was nun genutzt werden soll. Im ersten Schritt werden in einem leeren Oktalsockel die Pins mit Kabeln versehen (außer Pin 5). Hierbei sollte eine Drahtlänge gewählt werden, welche im Nachhinein ein verdrehen erlaubt. Anschließend werden diese Kabel nach dem nachfolgenden Schema mit den Anschlüssen einer Oktalfassung verbunden.

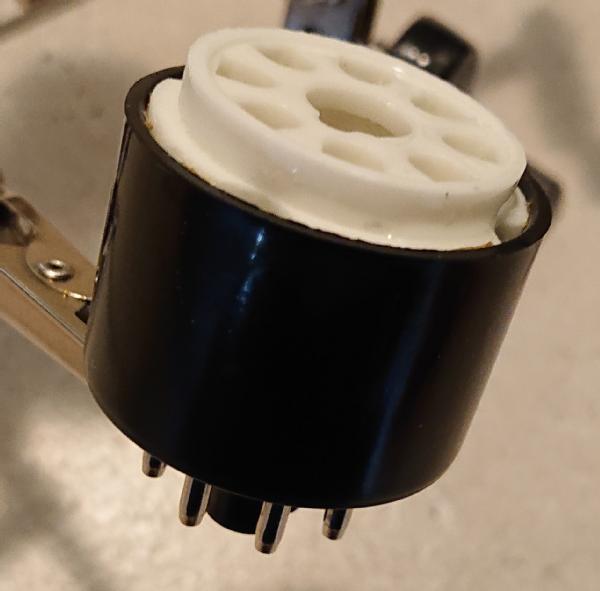

Danach kann die Fassung in den Sockel bewegt werden, sollte jedoch noch nicht geklebt werden. Im nächsten Schritt wird dieser Aufbau samt Röhre in den Zähler eingesetzt, um die Nullstellung der Zählerskala mit der Nullstellung der Röhre abzugleichen. Hierzu kann die Fassung auch etwas gedreht werden. Sind die beiden Nullstellungen auf einer Höhe, so kann der Adapter geklebt werden.
Vor dem entgültigen Einbau sollte der Adapter nun noch einmal auf Kurzschlüsse zwischen den Anschlüssen geprüft werden.

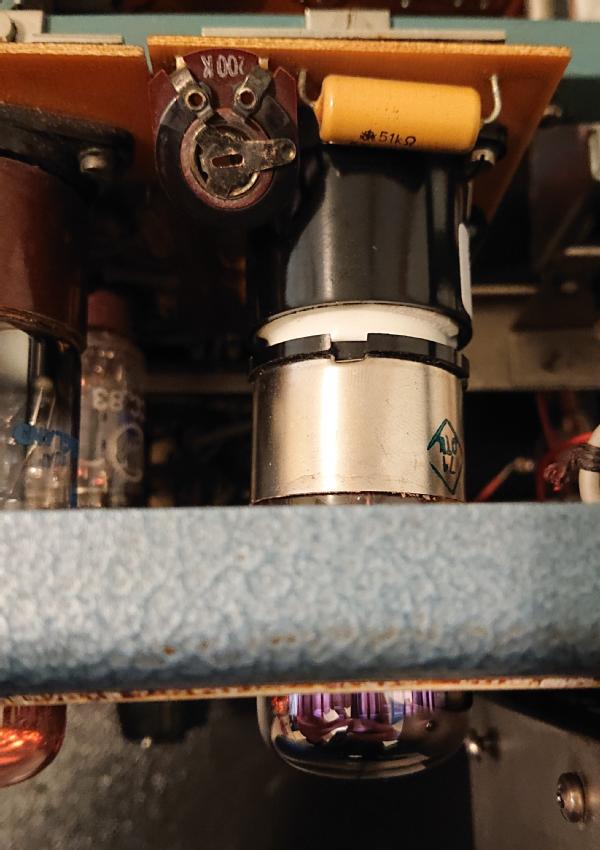

Nun kann der Adapter samt OG-3 endgültig in den Zähler eingesetzt werden. Dies geht am besten, indem die Röhre zunächst bis zum Anschlag von hinten durch die Frontöffnung geschoben wird um anschließend den Adapter einzusetzen. Danach können Röhre und Adapter verbunden werden. Das Ergebnis sieht wie folgt aus.

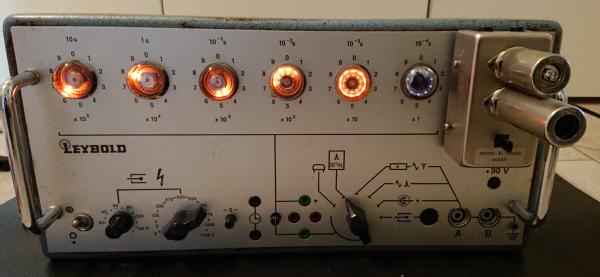

Mit der neuen (alten) OG-3 funktioniert der Zähler wieder problemlos.
Konstantin Kalthof, 07.Jan.22
