Schul-Kathodenstrahl-Oszillograph 57515 Noval-Röhren ohne Nachbeschleunigung
Leybold; Deutschland
- Country
- Germany
- Manufacturer / Brand
- Leybold; Deutschland
- Year
- 1962 ??
- Category
- Teaching aids-material
- Radiomuseum.org ID
- 209194

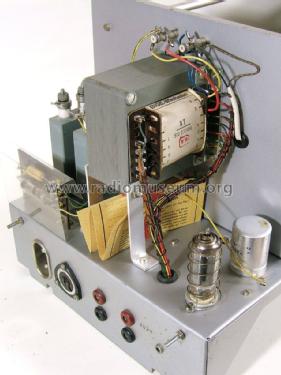

Netzteil, Abdeckung der EY51 nicht original
Eingänge, Frontplatte von innen
Typenschild mit Seriennummer
eigenes Bild, aufgenommen 29.10.2013
eigenes Bild, aufgenommen 29.10.2013
eigenes Bild, aufgenommen 29.10.2013
eigenes Bild, aufgenommen 29.10.2013
eigenes Bild, aufgenommen 29.10.2013
- Number of Tubes
- 6
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Schul-Kathodenstrahl-Oszillograph 57515 [Noval-Röhren ohne Nachbeschleunigung] - Leybold; Deutschland
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 265 x 310 x 525 mm / 10.4 x 12.2 x 20.7 inch
- Notes
- Schul- und Demonstations-Oszillograph.
Wechselspannungseingang, Buchsen für direkten Zugang zu den Ablenkplatten, Synchronisation, kein Trigger, Buchsen für Nachbeschleunigung und für Helligkeitssteuerung.
Variante mit Noval-Röhren ohne Nachbeschleunigung, mit Widerständen nach E-Reihe mit Wertaufdruck, Schaltung entspricht weitgehend Modell 207499. Netzanschluß mittels "Waffeleisenstecker" Heißgerätekupplung.
- Author
- Model page created by Wolfgang Siegmund. See "Data change" for further contributors.
