FEG66 (FEG65??)

• Country
• Germany

• Manufacturer / Brand
• Loewe-(Opta); Deutschland

• Year
• 1929/1930

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 2561

• • alternative name: Löwe Radio

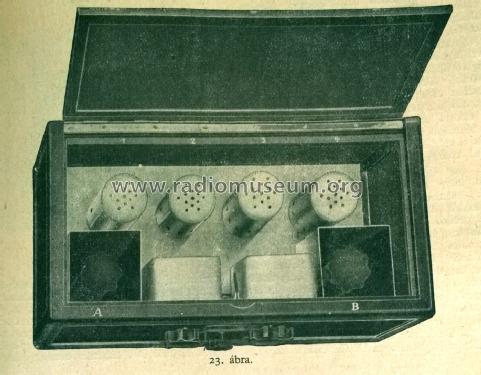

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• 2HF 2HF 2HF 3NFB

• Main principle
• TRF (Tuned-Radio-Frequency but use of regeneration unknown); 6 Special; 2 AF stage(s); something special ? Please give information (notes)

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Direct Current supply (DC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Wooden case

• from Radiomuseum.org
• Model: FEG66 - Loewe-Opta; Deutschland

• Dimensions (WHD)
• 510 x 295 x 305 mm / 20.1 x 11.6 x 12 inch

• Net weight (2.2 lb = 1 kg)
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Der Radio-Händler / Der Rundfunk-Händler (ab Jan. 1939) (2920)

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.

• Other Models

• Here you find 1629 models, 1368 with images and 1183 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
