• Country
• Germany

• Manufacturer / Brand
• Loewe-(Opta); Deutschland

• Year
• 1978

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 191408

• • alternative name: Löwe Radio

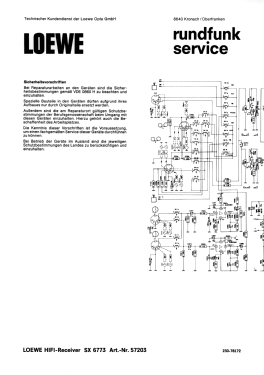

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 41

• Semiconductors
• 2SK55 2SC1674 2SC1675 2SC930 2SC536 HA1137 HA1197 LA3350 2SC1681 NJM4558 2SC2089 2SA726 2SC1313 2SA942 2SC945 2SA733 2SC1439 2SB560 2SD438 2SC1051 2SD330 S4VBxx

• Main principle
• Superheterodyne (common)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 80 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Hifi Sound Project TA6000 57203 - SX6773 /24 - Loewe-Opta; Deutschland

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 480 x 150 x 380 mm / 18.9 x 5.9 x 15 inch

• Notes

• HiFi-Receiver mit 2x 40 W Sinus-Ausgangsleistung an 4 Ω
  UKW-HF-Teil mit FET und 3-fach Abstimmung
  Eingangsempfindlichkeit (mono) 1,5 µV an 300 Ω für einen S/N von 26 dB
  Anzeigeinstrumente für Signalstärke und Ratiomitte.

  Das Typschild weist den Betrieb nur an 220 V Netzspannung aus, das Schema hingegen zeigt einen Netztrafo, der auf die Spannungen 110, 127, 220 und 240 V umstellbar oder umlötbar ist.

  Made in Japan.

  Siehe Basis-Modell Philips 22AH773 für eine Übersicht.

• Net weight (2.2 lb = 1 kg)
• 11 kg / 24 lb 3.7 oz (24.229 lb)

• Price in first year of sale
• 828.00 DM

• Mentioned in
• HiFi-Jahrbuch 9, Verlag G. Braun, Karlsruhe 1978, S. 6-52

• Literature/Schematics (1)
• -- Original-techn. papers.
