Löwe-Opta 612GW

• Country
• Germany

• Manufacturer / Brand
• Loewe-(Opta); Deutschland

• Year
• 1941/1942

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 2659

• • alternative name: Löwe Radio

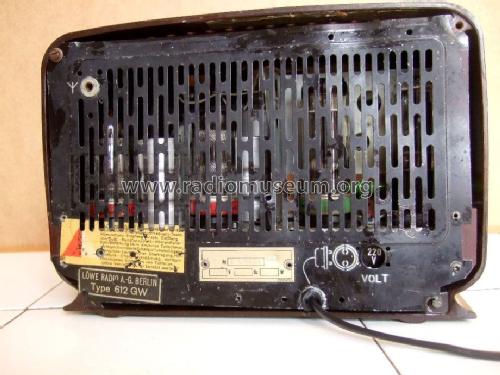

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• UCH21 UCH21 UBL21 UY21 or UY1N

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• AC/DC-set / 125/220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Löwe-Opta 612GW - Loewe-Opta; Deutschland

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 280 x 165 x 130 mm / 11 x 6.5 x 5.1 inch

• Notes

• Ch= Philips 204U. Sogenanntes Verlagerungsgerät, gefertigt von Philips - Eindhoven (NL).

  Die Bezeichnung "Löwe-Opta" wird in diesem Fall ausdrücklich genannt, weil die Firma von 1941-1942 den Namen "Löwe Radio" trug (siehe Firmengeschichte) und das Logo auf der Front "Löwe-Opta" erwähnt.

• Net weight (2.2 lb = 1 kg)
• 2.7 kg / 5 lb 15.2 oz (5.947 lb)

• Price in first year of sale
• 248.00 SFr. !

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange+Schenk+FS-Röhrenbestückung

• Mentioned in
• Historische Radios (1-5) = zur Verknüpfung mit Modellseiten

• Literature/Schematics (1)
• Funkgeschichte der GFGF (Nr. 234, 235, 236 (2017))

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
