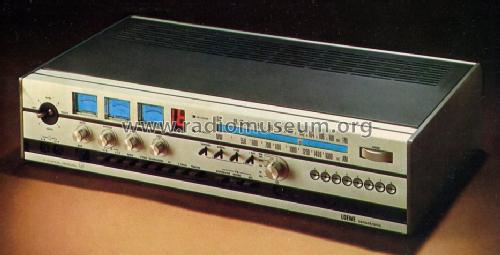

Quadrofonie-Stereo-Receiver QR320 53261

Loewe-(Opta); Deutschland

Data
Forum
Pictures
Collections

  • Year
  • 1974–1976
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29363
    • alternative name: Löwe Radio

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 143
  • Main principle
  • Superhet with RF-stage; ZF/IF 460/10700 kHz
  • Tuned circuits
  • 7 AM circuit(s)     20 FM circuit(s)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 140 W (200 W max.)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Quadrofonie-Stereo-Receiver QR320 53261 - Loewe-Opta; Deutschland
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 580 x 130 x 350 mm / 22.8 x 5.1 x 13.8 inch
  • Notes

  • Loewe QR320 ist ein HiFi-Vierkanal-Steuergerät für diskrete Quadrofonie, CD-4 und mit eingebautem SQ-Decoder. NF-Ausgangsleistung 4× 35 W (Sinus) an 4 Ω. 14 ICs, 89 Dioden, 3 Gleichrichter.

    Im VDRG-Handbuch 1974/75 fälschlicherweise mit 3 Wellenbereiche (UKM) angegeben.

    Siehe auch Loewe Quadrofonie-Stereo-Receiver QR320-1 53261 mit 150 Transistoren.

    Jeder Halbleitertyp ist einmal gelistet.

  • Net weight (2.2 lb = 1 kg)
  • 15 kg / 33 lb 0.6 oz (33.04 lb)
  • External source of data
  • Erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Literature/Schematics (2)
  • HiFi-Jahrbuch 7 S.279, Verlag G. Braun, Karlsruhe 1975
