- Country
- Germany
- Manufacturer / Brand
- Loewe-(Opta); Deutschland
- Year
- 1930–1932
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 2581
-
- alternative name: Löwe Radio

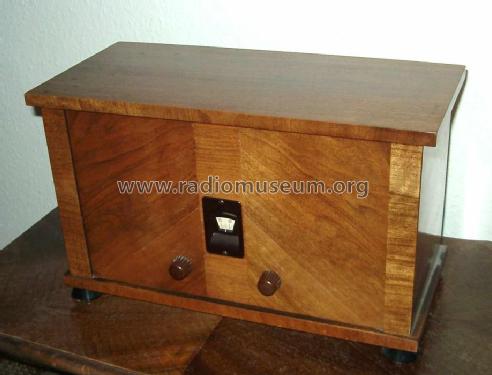

aus ebay, Verkäufer anodenspannung

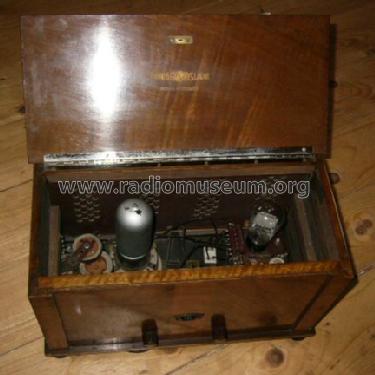

aus ebay, Verkäufer anodenspannung

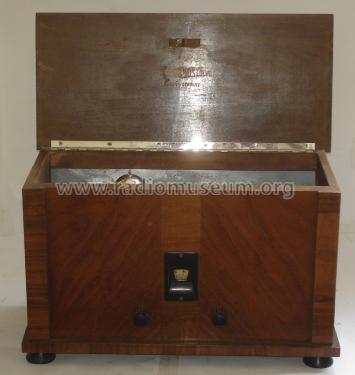

aus ebay, Verkäufer anodenspannung
aus ebay, Verkäufer anodenspannung
Ausschnitt aus Hersteller Prospekt

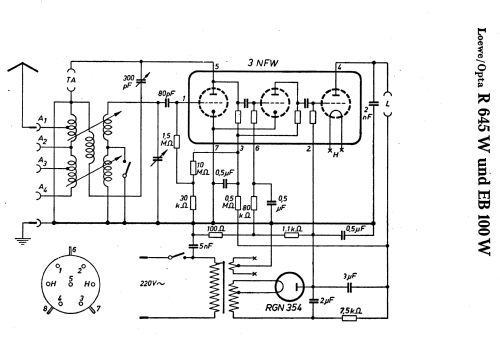

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 2
- Main principle
- TRF with regeneration; 2 AF stage(s)
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110*220 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Wooden case
- from Radiomuseum.org
- Model: R645W - Loewe-Opta; Deutschland
- Shape
- Tablemodel, Box - most often with Lid (NOT slant panel).
- Dimensions (WHD)
- 420 x 260 x 200 mm / 16.5 x 10.2 x 7.9 inch
- Notes
- 3 Mod. (Spannung)
- Price in first year of sale
- 125.00 RM
- Source of data
- Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Röhren in FS-Bestückungstabellen
- Mentioned in
- Radio-Schnorr-Katalog Nr.53 1931/32 (!)
- Picture reference
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 1629 models, 1368 with images and 1183 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Loewe-(Opta); Deutschland
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Loewe-Opta;: R645W
Threads: 1 | Posts: 3
Liebe Radio-Kollegen,
für dieses Gerät, und auch für zwei EB100-Varianten (1) (2), ist die 16NG als Gleichrichter angegeben. Diese soll aber austauschbar sein mit der RGN354, wie die Schaltpläne zeigen.
Allerdings ist die 16NG mit 2V geheizt, die RGN354 benötigt 4V.
Mein Gerät ist stattdessen mit einer 10NG ausgerüstet, und liefert tatsächlich 4V Heizspannung (gemessen 3,5V). Die 10NG ist passend für 4V spezifiziert.
Bei den Modellen EB205W und R656W ist die 16NG tatsächlich auch im Schaltplan verzeichnet, das scheint zu passen.
Kann es sein, daß bei Erfassung der Röhrenbestückung hier ein Fehler vorliegt?
Denn RGN354 und 16NG sind eigentlich gar nicht kompatibel.
Mit freundlichem Gruß,
Nikolaus Löwe
Nikolaus Löwe, 31.Mar.22
