12P (LD2)
Lorenz; Berlin, Zuffenhausen u.a.
- Country
- Germany
- Manufacturer / Brand
- Lorenz; Berlin, Zuffenhausen u.a.
- Year
- 1945/1946
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 3090
-
- Brand: SEL
ex. Huth
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- TRF with regeneration; 1 Special; 1 AF stage(s)
- Tuned circuits
- 1 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and 2 x Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110/220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: 12P - Lorenz; Berlin, Zuffenhausen u
- Shape
- Tablemodel, low profile (big size).
- Notes
- Werk Hannover (ex Huth)
- Source of data
- Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange + Schenk Heft 29 von 1947
- Other Models
-
Here you find 734 models, 589 with images and 359 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Lorenz; Berlin, Zuffenhausen u.a.
Forum contributions about this model: Lorenz; Berlin,: 12P
Threads: 1 | Posts: 3
Hallo,
für das abgebildete Radio ohne Rückwand kenne ich weder Hersteller noch Typ. Allerdings habe ich im RM Modelle von Lorenz gesehen die auch eine solch bunte Skala haben. Nach Eingabe der Röhrenbestückung (1x LD 2 und 4x RV12P2000) in die RM-Suchmaschine bin ich auf dieses Modell Lorenz 12P (LD2) gestoßen. Allerdings gibt es auch von Huth ein Modell 12P (LD2). Die hinterlegten Schaltbilder sind identisch.
Falls es gelingen sollte dieses Radio eindeutig zu identifizieren könnte ich ein Bild zum entsprechenden Modell hochladen bzw. ein neues Modell anlegen.
Noch ein Hinweis: Über dem Wellenbereichsschalter in der Mitte (Foto Vorne) fehlt der Drehknopf für den dahinter liegenden Drehko.
für das abgebildete Radio ohne Rückwand kenne ich weder Hersteller noch Typ. Allerdings habe ich im RM Modelle von Lorenz gesehen die auch eine solch bunte Skala haben. Nach Eingabe der Röhrenbestückung (1x LD 2 und 4x RV12P2000) in die RM-Suchmaschine bin ich auf dieses Modell Lorenz 12P (LD2) gestoßen. Allerdings gibt es auch von Huth ein Modell 12P (LD2). Die hinterlegten Schaltbilder sind identisch.
Falls es gelingen sollte dieses Radio eindeutig zu identifizieren könnte ich ein Bild zum entsprechenden Modell hochladen bzw. ein neues Modell anlegen.
Noch ein Hinweis: Über dem Wellenbereichsschalter in der Mitte (Foto Vorne) fehlt der Drehknopf für den dahinter liegenden Drehko.
Attachments

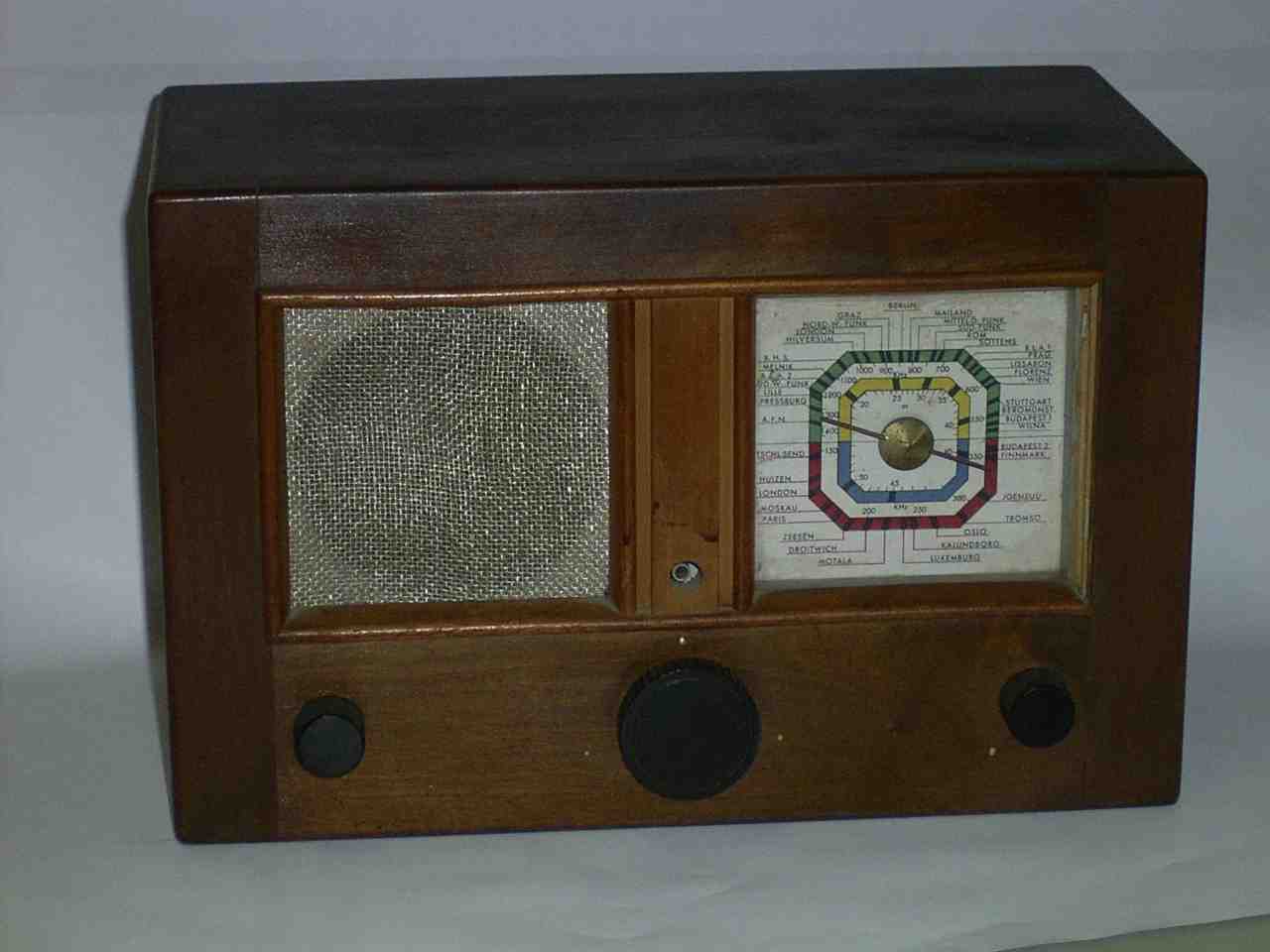

- Vorne (52 KB)

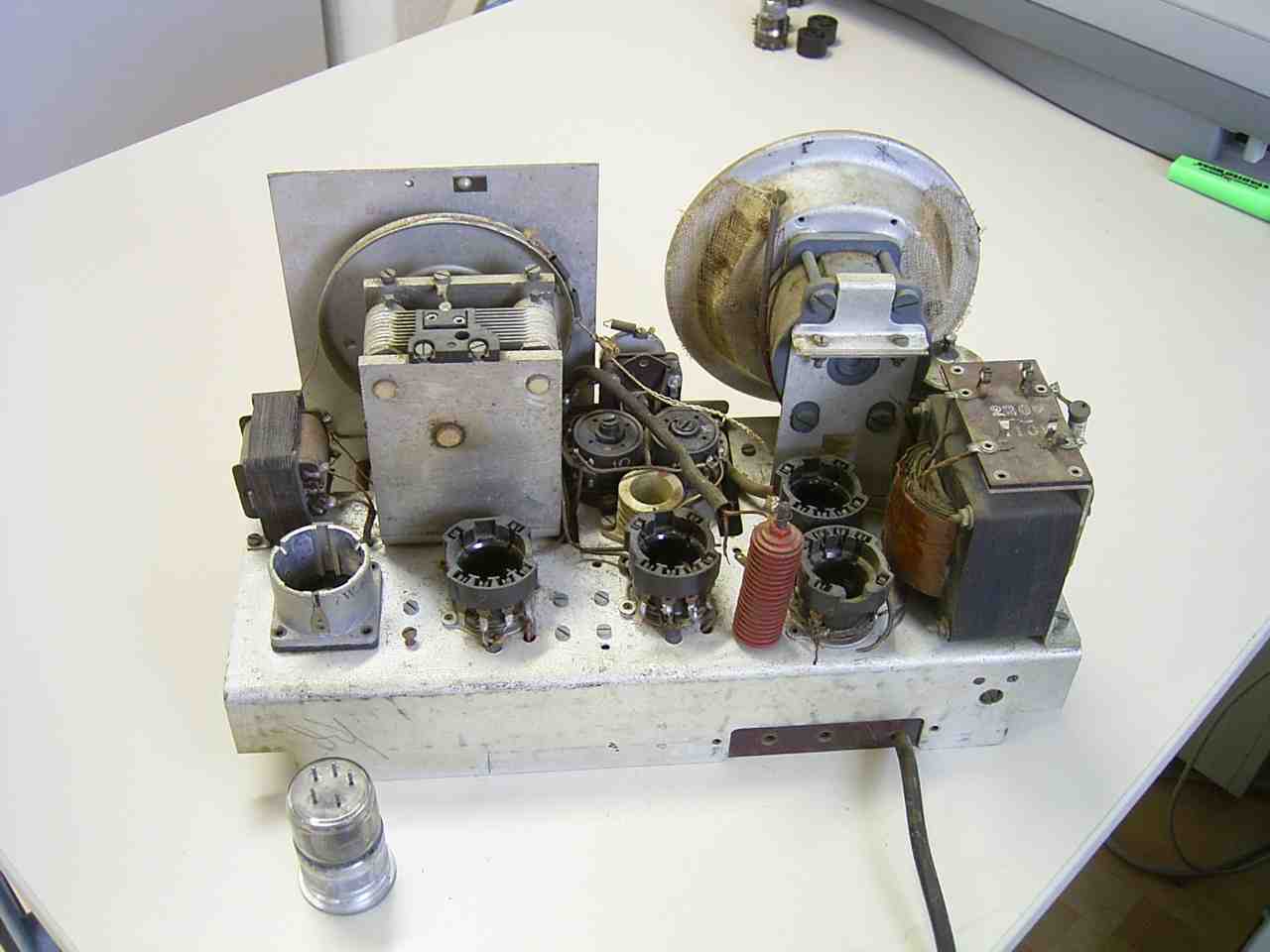

- Chassis Hinten (57 KB)

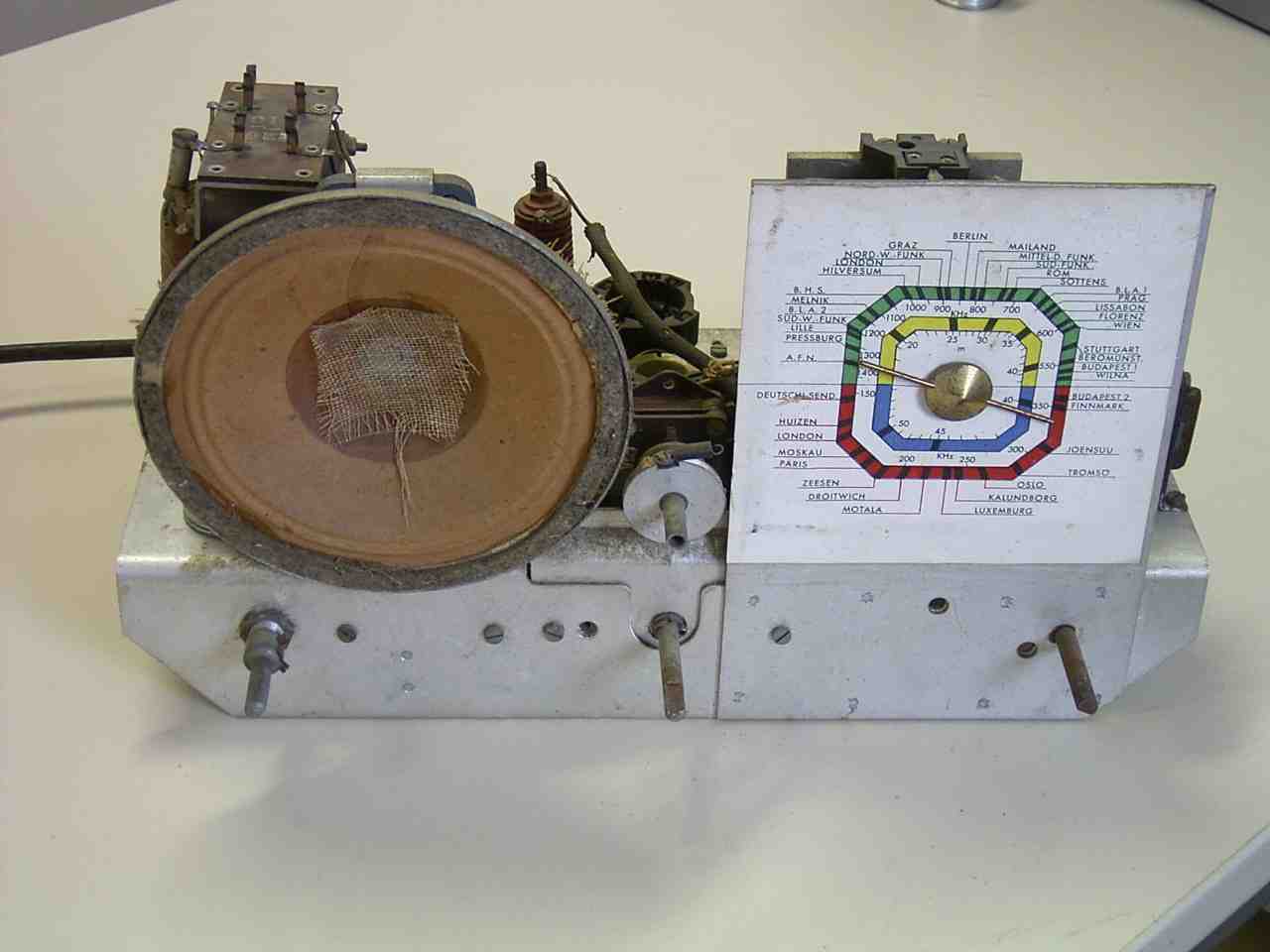

- Chassis Vorne (51 KB)

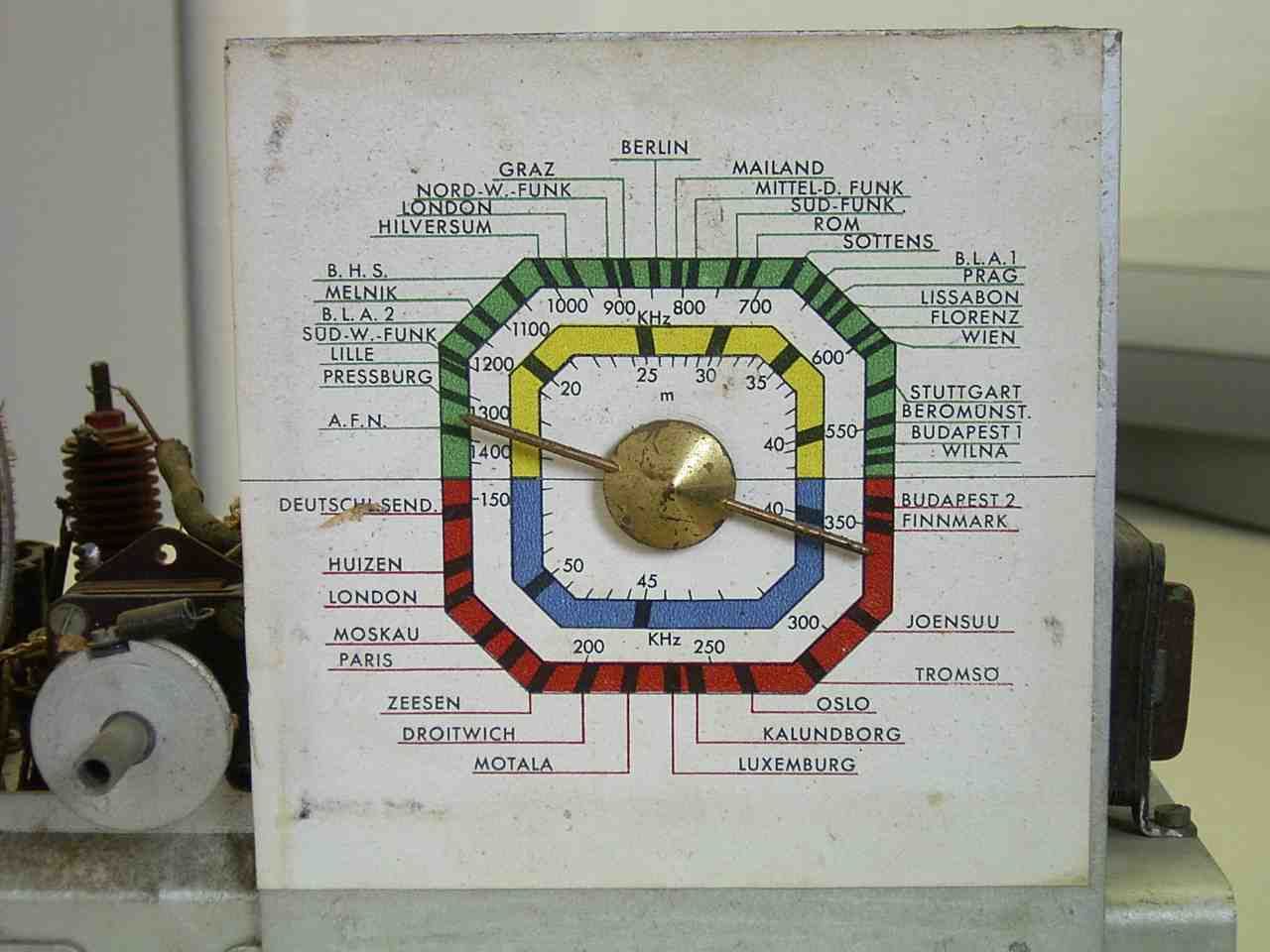

- Chassis Skala (73 KB)
Giovanni Cucuzzella, 07.Sep.07
