200 W Langwellensender Lo200L35 S 45 244/II

Lorenz; Berlin, Zuffenhausen u.a.

Data
Forum
Pictures
Collections

  • Year
  • 1935 ?
  • Category
  • Military transmitter
  • Radiomuseum.org ID
  • 352060
    • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

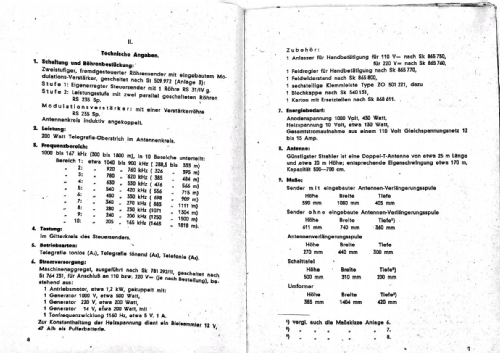

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Transmitter
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Direct Current supply (DC) / 110 or 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: 200 W Langwellensender Lo200L35 S 45 244/II - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 590 x 1080 x 405 mm / 23.2 x 42.5 x 15.9 inch
  • Notes

  • Zweistufiger, fremdgesteuerter Röhrensender mit eingebautem Modulations-Verstärker. Geeignet für ortsfeste oder bewegliche Funkanlagen. Ursprünglich für Handelsschiffe und Passagierschiffe jedoch später in der Kriegsmarine eingesetzt.

    Der Sender arbeitet auf einem Frequenzbereich von 167-1000 kHz in mehrere Bereiche unterteilt. Der Sender leistet in Telegrafie-Oberstrich 200 W im Antennenkreis und besitzt die Betriebsarten Telegrafie tonlos A1, Telegrafie tönend A2 und Telefonie A3.

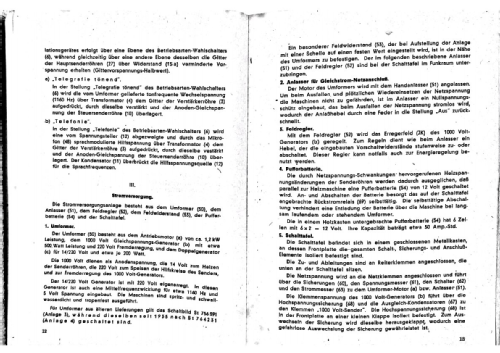

    Als Netzteil wurde ein Maschinenaggregat für 110 oder 220 V verwendet, wobei ein 12 V Sammler zur konstanthaltung der Heizspannung verwendet wurde.

  • Net weight (2.2 lb = 1 kg)
  • 55 kg / 121 lb 2.3 oz (121.145 lb)
  • Mentioned in

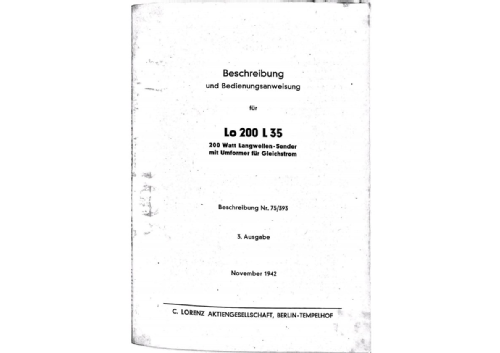

  • -- Original-techn. papers. (Beschreibung und Bedienungsanweisung für Lo200L35)
  • Author
  • Model page created by Patrick Suhr. See "Data change" for further contributors.
