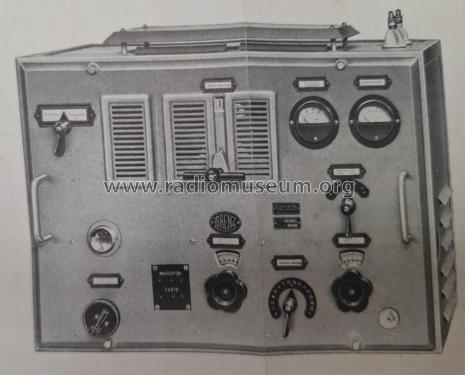

200 W Sender Lo200KL37, S 41183

Lorenz; Berlin, Zuffenhausen u.a.

Data
Forum
Pictures
Collections

  • Year
  • 1937 ??
  • Category
  • Military transmitter
  • Radiomuseum.org ID
  • 352061
    • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Transmitter
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Direct Current supply (DC) / 110 or 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: 200 W Sender Lo200KL37, S 41183 - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 530 x 700 x 335 mm / 20.9 x 27.6 x 13.2 inch
  • Notes

  • Zweistufiger fremdgesteuerter Sender. Ursprünglich für Handelsschiffe und Passagierschiffe, wurde jedoch später in der Kriegsmarine eingesetzt.

    Der Sender arbeitet in folgenden Frequenzbereichen:
    Bereich I: 316 - 517 kHz
    Bereich II: 1500 - 2400 kHz
    Bereich III: 2400 - 4290 kHz
    Der Sender leistet in Telegrafie Oberstrich 200 W im Antennenkreis. Er verfügt über die Betriebsarten Telefonie A3, Telegrafie tönend A2 und Telegrafie tonlos A1.

    Als Netzteil wird ein tropfwasserdichtes Maschinen-Aggregat verwendet, welches mit 110 oder 220 VDC arbeitet.

  • Net weight (2.2 lb = 1 kg)
  • 47 kg / 103 lb 8.4 oz (103.524 lb)
  • Mentioned in

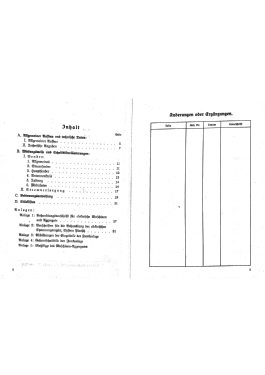

  • -- Original-techn. papers. (Beschreibung und Bedienungsanweisung für 200 Watt Sender)
  • Author
  • Model page created by Patrick Suhr. See "Data change" for further contributors.
