Elektronik-Experimentier Lehrsysteme SEL

Lorenz; Berlin, Zuffenhausen u.a.

Data
Forum
Pictures
Collections

  • Year
  • 1975 ??
  • Category
  • Teaching aids-material
  • Radiomuseum.org ID
  • 314618
    • Brand: SEL

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Elektronik-Experimentier Lehrsysteme SEL - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Miscellaneous shapes - described under notes.
  • Dimensions (WHD)
  • 590 x 370 x 120 mm / 23.2 x 14.6 x 4.7 inch
  • Notes

  • Elektronik Experimentiersystem für Schulung / Demonstration

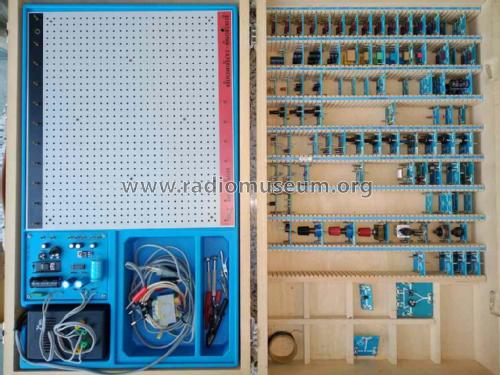

    Koffer aus massivem Buchenholz, im Boden ist eine Kunststoffschale eingelegt, die das Netzteil und eine Platine mit der Spannungsstabilisierung enthält. Daneben ist eine grosse Schale mit dem Steckbrett aus Hartpapier (Pertinax) mit der Aufschrift "Elektronik-Experimenter Lehrsysteme SEL", darunter sind die Verbindungskabel enthalten. Im Deckel sind genutete Leisten für die Bauteileträger. Diese sind teils mit SEL und dem Strahlenstern, teils mit ITT und der Teilenummer beschriftet.

    Die auf den Leisten geführten Halbleiter sind
    - 3 x BC252B
    - 3 x BC172B
    - 2 x BF245B
    - 1 x MU4891
    - 5 x BAV19
    - 2 x AA143
    - dazu ein grösserer Träger mit dem OPV μA741

    Das Netzteil NG/E-Ex liefert folgende stabilisierte Spannungen:
    - Einstellbar mit LM317
    - Festspannung ±12V mit LM326N
    - Festspannung 5V mit 7805CT

  • Net weight (2.2 lb = 1 kg)
  • 7.9 kg / 17 lb 6.4 oz (17.401 lb)
  • Author
  • Model page created by Marc Gianella. See "Data change" for further contributors.
