• Country
• Germany

• Manufacturer / Brand
• Lorenz; Berlin, Zuffenhausen u.a.

• Year
• 1951/1952

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3182

• • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

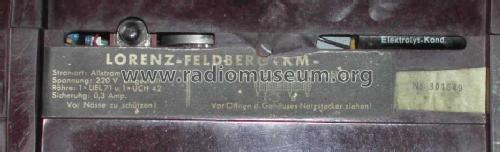

• Valves / Tubes
• UCH42 UEL71

• Number of Transistors

• Semiconductors
• E220C40

• Main principle
• Superheterodyne (common); ZF/IF 472 kHz; Super, reaction, but not adjustable

• Tuned circuits
• 4 AM circuit(s)

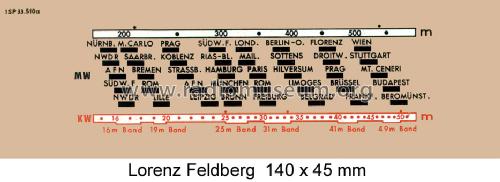

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• AC/DC-set / 110; 127; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Material
• Bakelite case

• from Radiomuseum.org

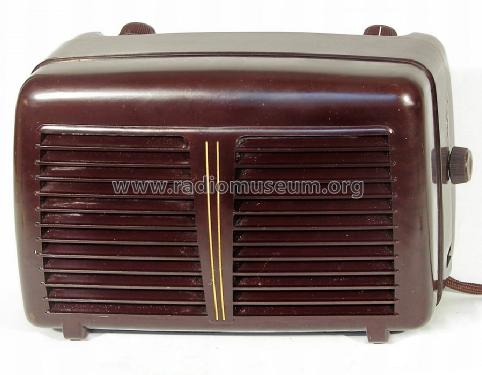

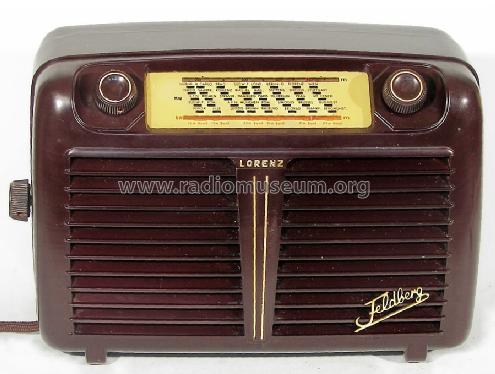

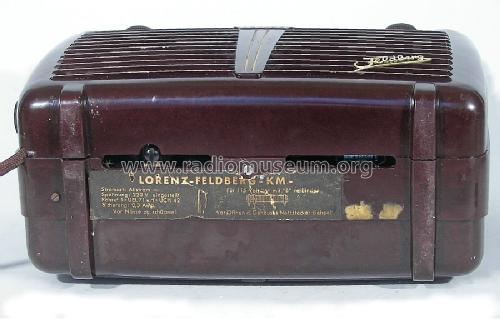

• Model: Feldberg KM - Lorenz; Berlin, Zuffenhausen u

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 190 x 167 x 129 mm / 7.5 x 6.6 x 5.1 inch

• Notes
• Baugleich mit Schaub Pirolette-Super. Eingebaute Hilfsantenne.

• Net weight (2.2 lb = 1 kg)
• 2.4 kg / 5 lb 4.6 oz (5.286 lb)

• Price in first year of sale
• 142.00 DM

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Hermann Rottmann und Fred P. Langheinrich hatten mir dieses Gerät erstmals bekannt gemacht. Sie verfügen jedoch nicht über Schaltungen darüber oder weitere Informationen, sondern haben mir bei der Recherche geholfen. Danke.

• Mentioned in
• Funkschau (5114)

• Literature/Schematics (1)
• Kat.d.Rundf.GrossH.1951/52

• Literature/Schematics (2)
• -- Original-techn. papers.
