Köln I

Lorenz; Berlin, Zuffenhausen u.a.

Data
Forum
Pictures
Collections

  • Year
  • 1949/1950
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 3143
    • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • Superhet, IF regeneration; ZF/IF 470 kHz
  • Tuned circuits
  • 4 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • AC/DC-set / 110/220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
  • Power out
  • 2 W (unknown quality)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: Köln I - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 280 x 180 x 170 mm / 11 x 7.1 x 6.7 inch
  • Notes

  • [FS4914] Für UKW vorbereitet.

  • Net weight (2.2 lb = 1 kg)
  • 3 kg / 6 lb 9.7 oz (6.608 lb)
  • Price in first year of sale
  • 295.00 DM
  • Source of data
  • Radiokatalog Band 1, Ernst Erb
  • Circuit diagram reference
  • Lange-Nowisch

 Collections | Museums | Literature

Collections

The model Köln I is part of the collections of the following members.

 Forum

Forum contributions about this model: Lorenz; Berlin,: Köln I

Threads: 4 | Posts: 8

Der Lorenz "Köln" wurde in 2 Varianten gebaut: Einmal mit UCH5 UF6 UL2 UY4 und einmal mit UCH21 und UEL71. Dazu habe ich einige Fragen:

-  Wurden diese beiden Versionen im selben Zeitraum gebaut? Oder löste die Variante mit UCH21 / UEL71 die andere ab?

-  Mit welchem Röhrensatz erschien der "Köln" zuerst (ich vermute mit UCH5 UF6 UL2 UY4)?

-  Gibt es signifikante Unterschiede bzgl. der produzierten Stückzahlen? Oder anders   ausgedrückt, welche Variante ist seltener?

Gemessen daran, dass der "Köln" ein kleiner 4-Kreiser mit bescheidener Wiedergabequalität war, erscheint mir der damalige Preis von 295,- DM recht hoch zu sein...

Vielen Dank schon mal vorab für evtl. Auskünfte.

Viele Grüsse, Frank Blöhbaum

Frank Blöhbaum, 12.Dec.03

Weitere Posts (1) zu diesem Thema.

Hallo
Bin über der Rep. eines Lorenz Köln1.
Wer kann mir weiterhelfen,Radio spielt wieder aber für was gehört

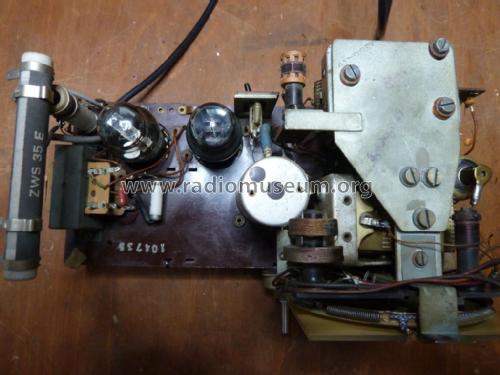

der Stabilisator im Heizkreis sitzt vorne in der Frontblende sieht aus wie eine
Glimmlampe muss sie bei Betrieb brennen,sollte es defekt sein was kann man dafür
verwenden.
Danke für die Antworten.
Gruss
Gerhard

Gerhard Härtl, 18.Sep.05

Weitere Posts (2) zu diesem Thema.

Hallo liebe Radiomuseum Freunde!

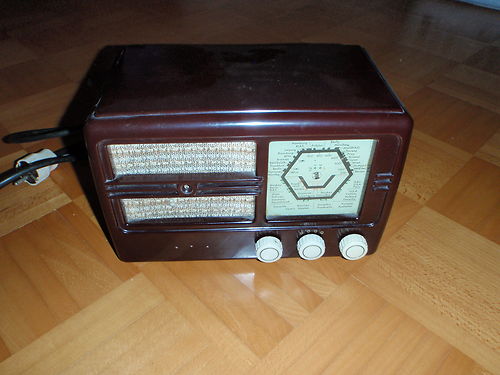

Ich bin auf der Suche nach dem Typ eines kleinen Bakelit Röhrenradio, wie im Anhang mit Bild.
Obwohl er den Teslas sehr ähnlich sieht ist müsste der von einem anderen Hersteller sein.
Bitte untergebenst um Hilfestellung.

Viele Grüsse und Danke im Voraus !

Thomas Brunner

Attachments

Thomas Brunner, 10.Sep.13

Weitere Posts (4) zu diesem Thema.

Hallo,

ich bin gerade am Restaurieren von diesem schönen kleinen Gerät. Nur leider ist bei meinen Gerät anscheinend mal der Blitz eingeschlagen, denn meinen Mittelwellenspule ist total verbrannt und bröselt so vor sich hin. Vielleicht kann mir ja einer der Kollegen einen Tipp geben was ich machen könnte, oder vielleicht hat ja auch jemand so ein Gerät zu schlachten rumstehen.

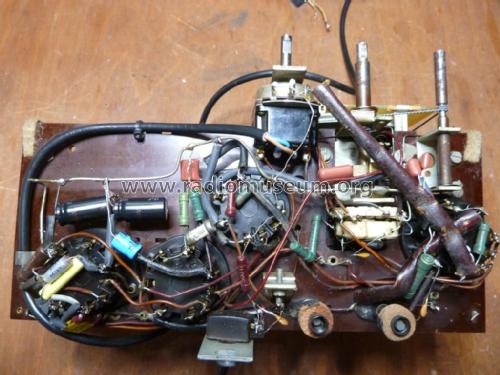

Könnte auch jemand der das Gerät besitzt mal ein Bild von Unten machen, denn ich glaube nicht so recht, das damals so große (durchmesser) Elkos im Netzteil (16µF) wurden. Bei mir so ne art mit schraubanschlüssen drin, die recht unprofessionell auf der Unteseite angebracht wurden.

Mit freundlichen Grüßen

Markus Weiß

Attachments

Markus Weiss, 29.Apr.07

Weitere Posts (1) zu diesem Thema.
