• Country
• Germany

• Manufacturer / Brand
• Lorenz; Berlin, Zuffenhausen u.a.

• Year
• 1954

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 243257

• • Brand: SEL

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• EC92 EC92 EF94 ECH81 EM85 EF93 EF94 EABC80 EL41 AZ11

• Main principle
• Superhet with RF-stage; ZF/IF 472/10700 kHz; 2 AF stage(s); Export model

• Tuned circuits
• 6 AM circuit(s)     11 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Wired Wireless Receiver (RF!)

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• 2 Loudspeakers

• Power out
• 4 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

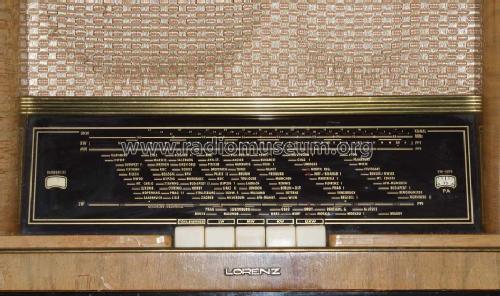

• Model: Lorenz-Groß-Super UKW IA 1SP51 AL St - Lorenz; Berlin, Zuffenhausen u

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 570 x 370 x 300 mm / 22.4 x 14.6 x 11.8 inch

• Notes

• Export-Modell für die Schweiz. Wurde wahrscheinlich 1954 von Radio Steiner, Bern importiert für den alleinigen Verkauf in der ganzen Schweiz.

  Wichtig war die Anpassung und Verträglichkeit mit dem Schweiz. Telephonrundspruch. Die Schaltung entspricht dem Lorenz Hohenzollern-A von 1953.

• Author
• Model page created by Jörg Sigg. See "Data change" for further contributors.
