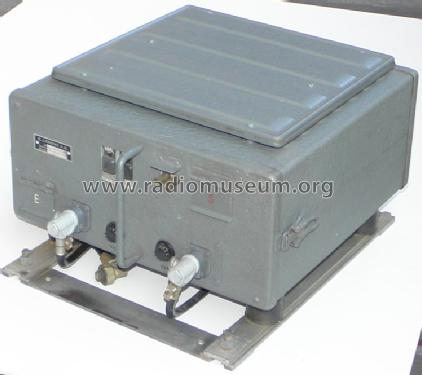

UKW-FM-Sprechfunkgerät SEM 10/160 6P170A21
Lorenz; Berlin, Zuffenhausen u.a.
- Country
- Germany
- Manufacturer / Brand
- Lorenz; Berlin, Zuffenhausen u.a.
- Year
- 1951 ?
- Category
- Commercial Transmitter & Receiver (TRX not Amateur)
- Radiomuseum.org ID
- 243723
-
- Brand: SEL
- Number of Tubes
- 21
- Valves / Tubes
- EF800 EF800 6AU6 6AU6 6AU6 6AU6 6AU6 6AU6 6AU6 6BE6 6AL5 12AU7 6AV6 6AQ5 12AU7 12AU7 6AU6 6AU6 6AU6 QQC04/15 QQC04/15
- Main principle
- Transceiver; ZF/IF 1700 kHz; 2 AF stage(s)
- Wave bands
- VHF incl. FM and/or UHF (see notes for details)
- Power type and voltage
- Storage Battery for all (e.g. for car radios and amateur radios) / 6 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Metal case
- from Radiomuseum.org
- Model: UKW-FM-Sprechfunkgerät SEM 10/160 6P170A21 - Lorenz; Berlin, Zuffenhausen u
- Shape
- Boatanchor (heavy military or commercial set >20 kg).
- Dimensions (WHD)
- 338 x 230 x 373 mm / 13.3 x 9.1 x 14.7 inch
- Notes
-
Fahrzeug-Funksprechstation, 4 Kanäle, Quarzsteuerung, Gegensprechen oder Wechselsprechen je nach Quarzbestückung, Frequenzmodulation mit 15 kHz Frequenzhub. Frequenzbereich 157 - 170 MHz, Senderleistung 8 - 10 W. Vom Geräteblock abgesetztes Bedienteil. Im Geräteblock eingebaute Stromversorgung, Anodenspannung für den Empfänger durch Zerhacker, für den Sender dorch rotierenden Umformer erzeugt.
- Net weight (2.2 lb = 1 kg)
- 15 kg / 33 lb 0.6 oz (33.04 lb)
- Mentioned in
- - - Manufacturers Literature (Beschreibung Nr. 736-98 UKW-FM-Sprechfunkgerät SEM 10/160)
- Author
- Model page created by Siegfried Droese. See "Data change" for further contributors.
