• Country
• Germany

• Manufacturer / Brand
• Lorenz i.V. Leipzig (Ostd.)

• Year
• 1955 ??

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 180367

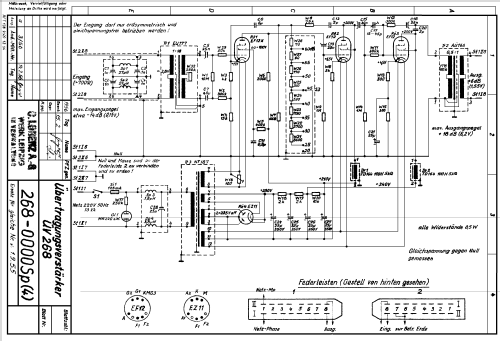

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• EF12 EF12 EF12 EZ11

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

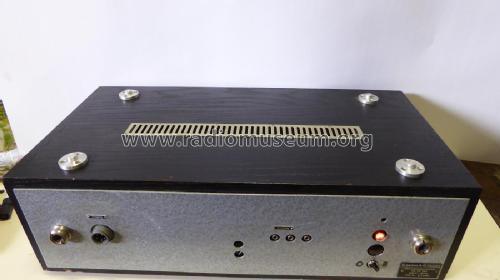

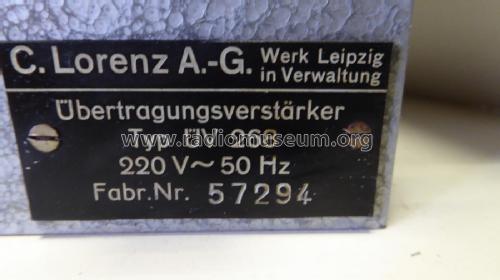

• Model: Übertragungsverstärker ÜV-268 - Lorenz i.V. Leipzig Ostd.

• Shape
• Rack

• Dimensions (WHD)
• 520 x 134 x 289 mm / 20.5 x 5.3 x 11.4 inch

• Notes
• "Der Verstärker wird zur hochwertigen Sprach- und Musikübertragung in Rundfunkstudios als Vor- und Hauptverstärker verwendet. ... Dreistufiger Spannungsverstärker mit symmetrischem Eingang und Ausgang, Verstärkungsregelung durch Gegenkopplung, Fremdspannungsminimum einstellbar durch Entbrummer." (Originalzitat)
  Übertragungsbereich 40 Hz bis 15 kHz ± 1 dB, Verstärkung 20 bis 60 dB in 5-dB-Stufen einstellbar, Eingangsscheinwiderstand > 700 Ohm, Ausgangsscheinwiderstand < 60 Ohm, Klirrfaktor für 55 dB und 3,1 Volt Ausgangsspannung < 0,4 %, Fremdspannungsabstand bezogen auf den Verstärkereingang > 110 dB, Störfeld in 10 cm Abstand < 20 mGauß.

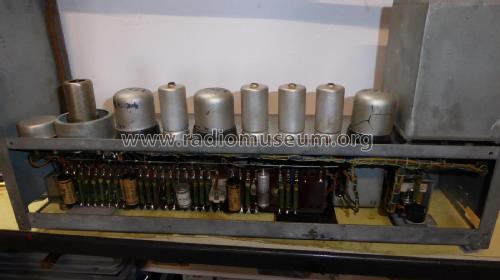

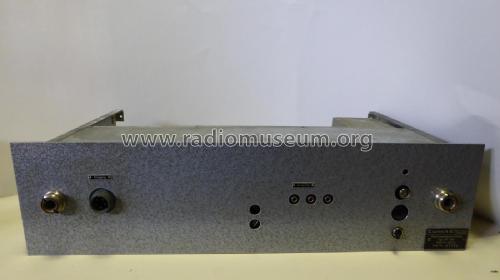

  Der Verstärker ist in Gestellbauweise ausgeführt mit rückseitigen Messerleisten sowie frontaler Verriegelung mit Spezialschlüsseln. Rundfunkbezeichnung (Ostdeutschland): V 41 d.

• Net weight (2.2 lb = 1 kg)
• 10.4 kg / 22 lb 14.5 oz (22.907 lb)

• Source of data
• - - Manufacturers Literature

• Literature/Schematics (1)
• -- Original prospect or advert

• Author
• Model page created by Frithjof Grassmann. See "Data change" for further contributors.
