Hans Sachs W3 (3W)

• Country
• Germany

• Manufacturer / Brand
• Lumophon, Bruckner & Stark, Nürnberg

• Year
• 1928–1931

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3255

• • Brand: Lumeta

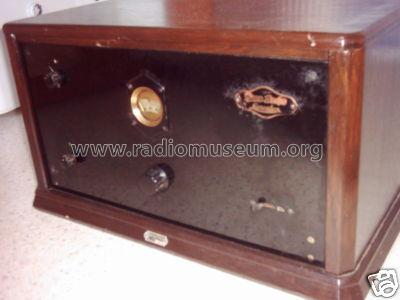

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• REN1004 REN1004 RE134 RGN1504

• Main principle
• TRF with regeneration; 2 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-220 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Wooden case

• from Radiomuseum.org
• Model: Hans Sachs W3 - Lumophon, Bruckner & Stark,

• Shape
• Tablemodel, Box - most often with Lid (NOT slant panel).

• Dimensions (WHD)
• 330 x 190 x 140 mm / 13 x 7.5 x 5.5 inch

• Notes

• Scheibenskala [560]. Achtung: Schaltbild ist nicht korrekt:
  Röhrenbestückung ist oft nicht als Originalbestückung gegeben, sondern mit der REN804 (oder später REN904) als Ersatzbestückung.

  RGN354 auch Ersatzbestückung (?) ist aber dann nur Einweggleichrichter. Da die Geräte für Zweiweggleichrichtung ausgeführt sind, kann es 1928 nur eine RGN1504 (evtl. auch RGN1503 ?) gewesen sein.

  1928 gab es lt. Katalog nur die REN1004, aber weder REN804 (1929/30),
  noch REN904 (1930/31)!

  Plausibelste Originalbestückung: REN1004 REN1004 RE134 RGN1504

  Das Schaltbild für Hans Sachs entspricht weitgehend dem Model A 29 Elektra mit Zweiweggleichrichter und 3-facher Umschaltung der Spulen zwischen MW u. LW. Zusätzlich wird noch der Antenneneingang umgeschaltet.



• Net weight (2.2 lb = 1 kg)
• 3.7 kg / 8 lb 2.4 oz (8.15 lb)

• Price in first year of sale
• 212.00 RM +

• Source of data
• Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + FS-Bestückungstabellen

• Mentioned in
• Lehner & Küchenmeister 1929

• Picture reference
• Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
