- Country
- Italy
- Manufacturer / Brand
- Magnadyne Radio; Torino
- Year
- 1950–1954
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 111897

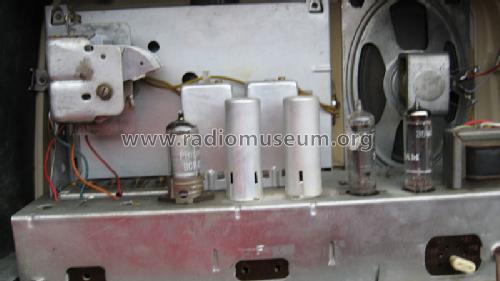

Telaio lato scala

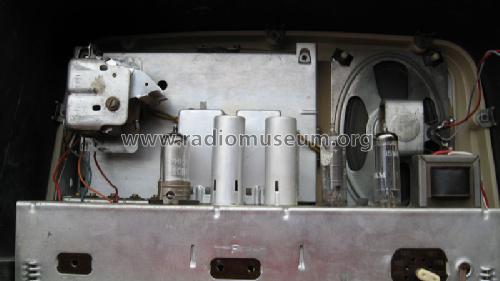

Telaio vista posteriore

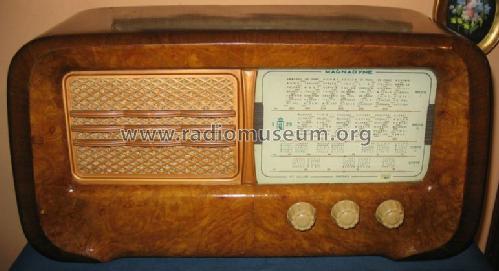

Magnadyne S29 mobile piccolo

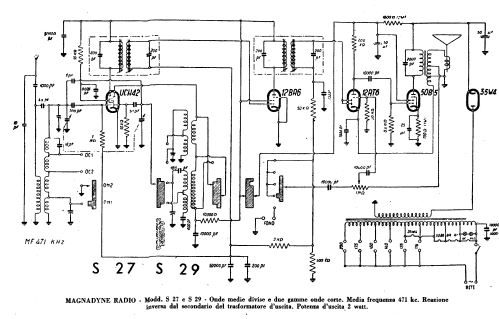

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 471 kHz
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Wave Bands given in the notes.

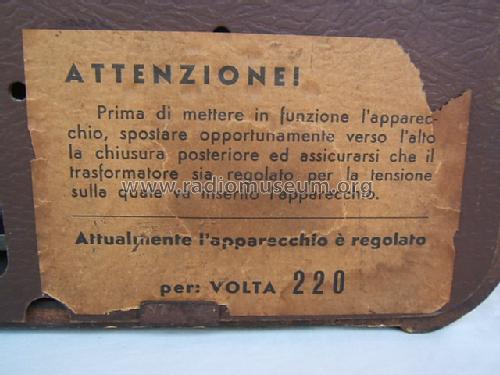

- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Wooden case
- from Radiomuseum.org
- Model: S29 - Magnadyne Radio; Torino
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 520 x 260 x 200 mm / 20.5 x 10.2 x 7.9 inch
- Notes
- Gamme d'onda: 2 medie e 2 corte. Serie ANIE.
Wave bands: 2x BC, 2x SW.
- Source of data
- Guida Pratica Antique Radio V (2003)
- Mentioned in
- Il Radio Libro (E.D. Ravalico) Edizioni Hoepli (13° edizione, 1952)
- Author
- Model page created by Alessandro De Poi. See "Data change" for further contributors.
- Other Models
-
Here you find 355 models, 274 with images and 256 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Magnadyne Radio; Torino
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Magnadyne Radio;: S29
Threads: 1 | Posts: 5
Buongiorno a tutti gli amici radiofili, ho un quesito:
sto lavorando su questo modello e, da un mio vecchio schema, dove avevo riportato le tensioni tratte da vari punti del circuito a seguito di una riparazione effettuata circa 20 anni fà (!) su una gemella di questa radio, avevo una uscita in Vac dal trasformatore di circa 125V con il carico ed una VCC all'uscita della 35W4 di 120V. Ora su questo esemplare mi trovo una VCA in uscita dal trafo di 180V!! e una VCC dopo la 35W4 di circa 180V, ovviamente secondo me fare lavorare la 50B5 con circa 180V di anodica è un po azzardato, quando il manuale fivre riporta una Va di 110v ! Sospetto qualche problema al trasformatore....
Sarei veramente grato se qualche amico in possesso di questo telaio (è montato anche sulle Magnadyne A13 A15 A18 S27 e sulla Damaiter 821 nonchè su diverse Kennedy) potresse gentilmente farmi sapere che Vac ha in uscita dal trasformatore.
Grazie in anticipo a chi potrà aiutarmi, cordiali saluti. Giuseppe.
Giuseppe Feniello, 24.May.14
