• Country
• Germany

• Manufacturer / Brand
• Malotki, Labor für Tonfrequenz (LFI); Berlin

• Year
• 1960 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 331655

• • Brand: LFT

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes

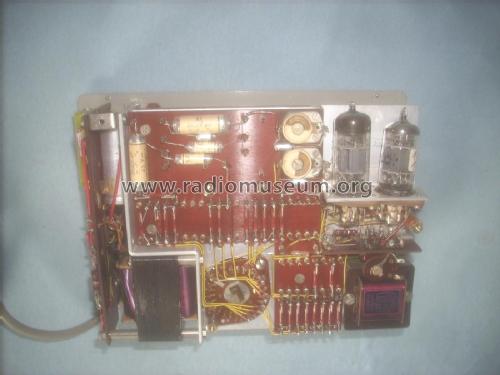

• E82CC E80CF

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

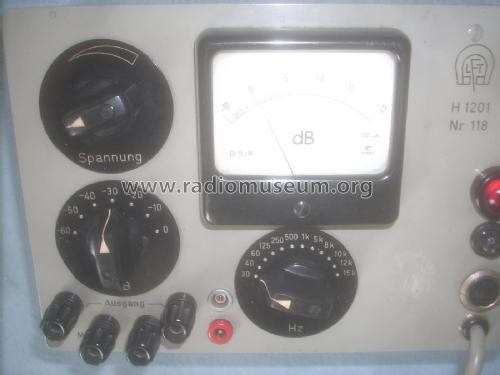

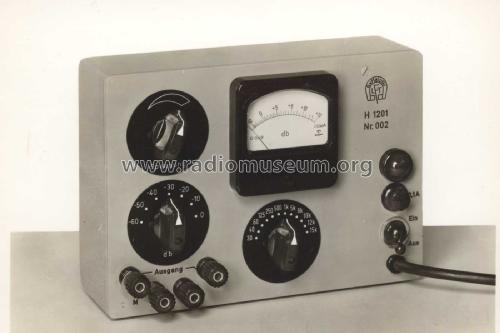

• Model: Tongenerator H1201 - Malotki, Labor für Tonfrequenz

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 208 x 148 x 68 mm / 8.2 x 5.8 x 2.7 inch

• Notes

• Malotki H1201 ist ein Sinus-Tongenerator für den Frequenzbereich 30 Hz bis 15 kHz und Pegelbereich -70 bis + 12 dBu. Anwendung in der Tonstudio- bzw. Tonmesstechnik, z.B. zum Einmessen von Tonbandmaschinen, Ton-Übertragungswegen und Mischpulten.

  12 schaltbare Ausgangsfrequenzen:
  30, 40, 60, 125, 250, 500 Hz, 1, 5, 8, 10, 12 und 15 kHz.

  Geeichter Abschwächer, dekadisch schaltbar in 10-dB-Schritten von -60 bis 0 dB. Der Ausgangspegel ist zusätzlich stufenlos zwischen -10 und +12 dB einstellbar.

  Das Tonsignal ist über einen Ausgangsübertrager erdfrei symmetrisch verfügbar.

  Siehe auch Malotki Tongenerator H2401 mit 24 Frequenzen 20 Hz - 20 kHz.

• Net weight (2.2 lb = 1 kg)
• 2.6 kg / 5 lb 11.6 oz (5.727 lb)

• Author
• Model page created by Norbert Haselbach. See "Data change" for further contributors.
