Signal Generator TF2008
Marconi Instruments, Marconi-Ekco (MI, MEI)
- Country
- Great Britain (UK)
- Manufacturer / Brand
- Marconi Instruments, Marconi-Ekco (MI, MEI)
- Year
- 1972 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 121112

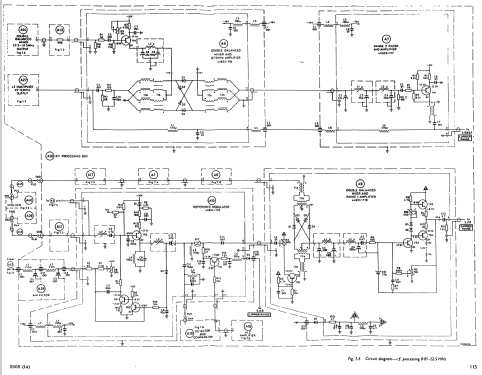

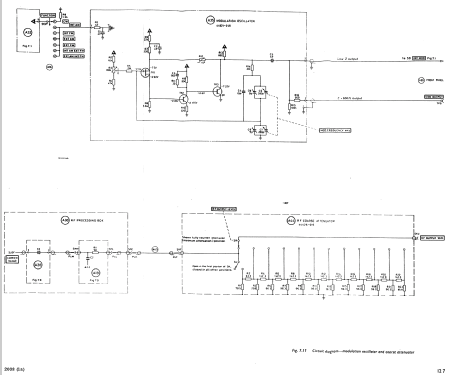

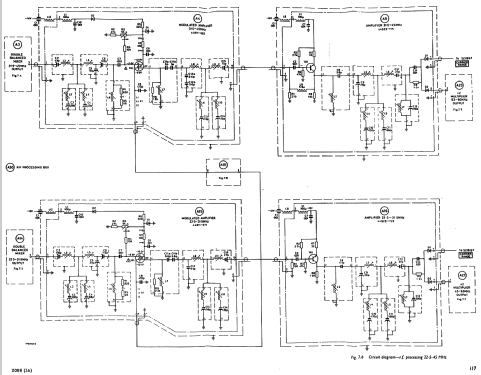

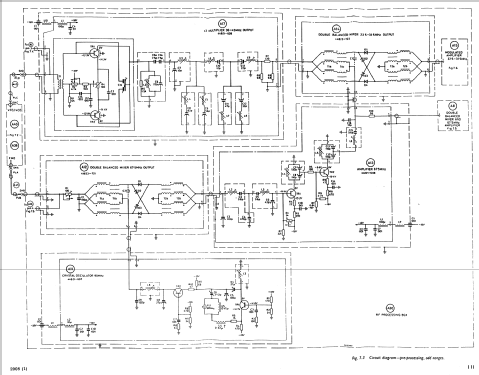

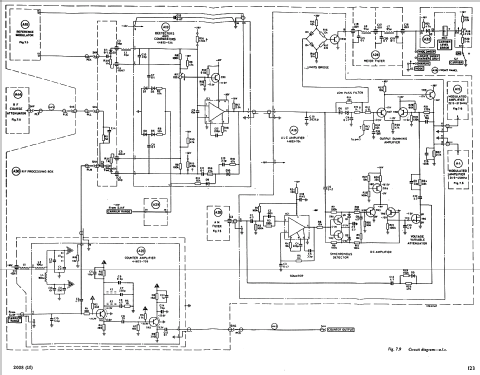

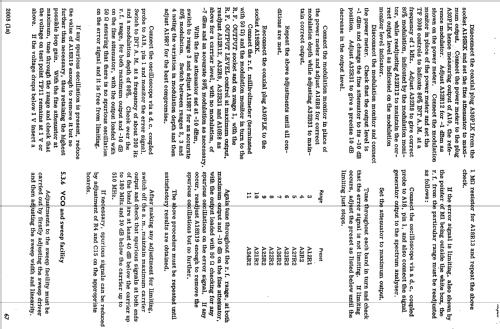

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Line / Batteries (any type) / 105-120; 210-240; DC 21-32 Volt
- Material
- Metal case
- from Radiomuseum.org

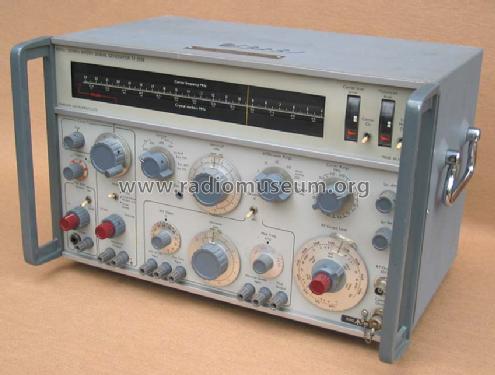

- Model: Signal Generator TF2008 - Marconi Instruments, Marconi-
- Shape
- Rack
- Dimensions (WHD)
- 475 x 285 x 315 mm / 18.7 x 11.2 x 12.4 inch
- Notes
- Signalgenerator AM-FM.
Frequenzbereich 10 kHz bis 520 MHz in 11 Bereichen
Skalengenauigkeit 0,5%
Eingebauter Quarzmarker mit 13 Testpunkten pro Band.
Interne Wobbelung, stufenlos einstellbar bis über ein ganzes Band.
Interne FM-Modulationsfrequenz einstellbar von 30 Hz bis 125 kHz
Modulationsgrad in AM bis 80%
Frequenzhub in FM bis 100 kHz unter 45 MHz und bis 300 kHz oberhalb 45 MHz stufenlos einstellbar.
Ausgangsspanng 0,2 µV bis 200 mV an 50 Ohm.
Zusätzlicher Zählerausgang 100 mV/50 Ohm.
- Net weight (2.2 lb = 1 kg)
- 21 kg / 46 lb 4.1 oz (46.256 lb)
- Source of data
- -- Original-techn. papers.
- Author
- Model page created by Rudolf Osterkamp. See "Data change" for further contributors.
- Other Models
-
Here you find 96 models, 83 with images and 41 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Marconi Instruments, Marconi-Ekco (MI, MEI)
Collections
The model Signal Generator is part of the collections of the following members.
Forum contributions about this model: Marconi Instruments,: Signal Generator TF2008
Threads: 1 | Posts: 1
Zu diesem Gerät wird der Schaltplan gesucht, allerdings ist der Suchende per hinterlegter Mail nicht mehr erreichbar.
Daher als erstes der Appell, bei Änderungen der Mailadresse dies auch hier nachzutragen ...
Mir liegt ein Ordner mit einer Kopie der Betriebsanleitung und von fast 30 Seiten Schaltplan vor; allerdings hat Kopierende alles auf Din A4 verkleinert, sodaß die Beschriftungen kaum noch lesbar sind und somit den Anforderungen des RM.org nicht genügen.
Mit den von mir als PDF eingescannten Schltplanseiten ist aber zumindest der grobe Verlauf erkennbar.
Bei Bedarf daher bitte melden.
Grüße
K. O.
Klaus Ortwein, 30.Nov.12
