RD303

Marelli (Radiomarelli); Sesto San Giovanni (MI)

Données
Forum
Images
Collections

  • Année
  • 1960–1963
  • Catégorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 159011

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de transistors
  • 6
  • Principe général
  • Superhet allgemein; ZF/IF 455 kHz
  • Gammes d'ondes
  • Mittelwelle, keine anderen.
  • Tension / type courant
  • Trockenbatterien / 3 x 1,5 Volt
  • Lautsprecher
  • 2 Lautsprecher / Ø 8 cm = 3.1 inch
  • Belastbarkeit / Leistung
  • 0.3 W (0.4 W max./spitze)
  • Material
  • Spezielles Material - in den Bemerkungen beschrieben.
  • De Radiomuseum.org
  • Modèle: RD303 - Marelli Radiomarelli; Sesto
  • Form
  • Reisegerät > 20 cm (netzunabhängig betreibbar)
  • Dimensions (LHP)
  • 246 x 124 x 68 mm / 9.7 x 4.9 x 2.7 inch
  • Remarques

  • Gamme onde medie: 540-1600 kHz
    Mobile bicolore in materiale infrangibile che monta 6 transistori e 2 Diodi 1N60.

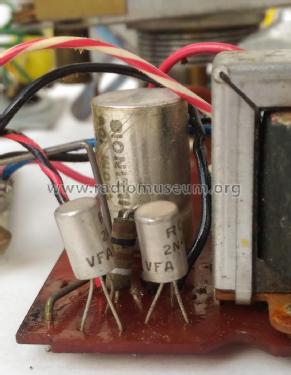

    NOTE:- Il modello 303 (insieme al modello 302 e 301) è apparso per la prima volta nel volume N.6, biennio 1960-61, dei cataloghi Anie. Il modello 303 fu prodotto dalla Radiomarelli sia col marchio Radiomarelli, e in tal caso lo troviamo indicato con la sigla RD 303, che col marchio WEST, in questo caso indicato con la sigla DS 303. Il suddetto catalogo Anie riporta anche il modello RID 1303 col marchio "Imcaradio" e con le stesse caratteristiche del modello 303. Lo schema elettrico del modello 303 è disponibile  sul Volume I (solo con sigla RD) degli "Schemari di Apparecchi Radio a Transistor" editi nella metà degli anni '60 dalla CELI, Bologna (I). Particolarità del modello 303 è quella di usare lo stesso identico telaio a circuito stampato (chassis) del modello 301. Infatti sugli chassis di questi due modelli è riportata la stessa sigla: 931489-1 (2): vedere le foto degli chassis da entrambi i lati per la comparazione! A differenza del modello 301, il modello 303 usa due altoparlanti collegati in parallelo, uno da 80 e l'altro da 90 mm di diametro.

    Il prezzo di lancio del modello 303 nel 1960-1961 era di Lire 27.800.

    Altra notevole particolarità del modello 303 è quella di essere il gemello italiano dei tre modelli americani RCA della serie TX-1, The "Scepter", questo significa stesso circuito, stesso chassis e stesso mobile. Le dimensioni del mobile di tutti questi modelli italiani sono quelle indicate sopra in millimetri. Le dimensioni esatte dei modelli americani della serie "Scepter" sono quelle riportate in pollici nella scheda del modello TX-1HE.

    NOTES: - Model 303 (together with model 302 and 301) appeared for the first time in volume N.6, two years 1960-61, of the Anie catalogs. The 303 model was produced by Radiomarelli both with the Radiomarelli brand, and in this case we find it indicated with the initials RD 303, and with the WEST brand, in this case indicated with the initials DS 303. The aforementioned Anie catalog also contains the RID 1303 model with the "Imcaradio" brand and with the same characteristics as the 303 model. The schematic diagram of the 303 model is available on Volume I (only with RD initials) of the "Schemari di  Apparecchi Radio a Transistor" published in the mid 60s by CELI, Bologna. A particularity of the 303 model is that of using the exact same printed circuit board (chassis) as the 301 model. In fact, the same code is indicated on the chassis of these two models: 931489-1 (2). Please see the photos of the chassis from both sides for comparison! Unlike the 301 model, the model 303 uses two loudspeakers in parallel, one 80mm and the other 90mm in diameter.

    The introductory price for model 303 in 1960-1961 was Lire 27,800.

    Another notable peculiarity of the 303 model is that it is the Italian twin of the three American RCA models of the TX-1 series, The "Scepter", this means the same circuit, the same chassis and the same case. The dimensions of the case of all these Italian models are those indicated above in millimeters. The exact dimensions of the American models of the "Scepter" series are those indicated in inches on the sheet of the TX-1HE model I modified.

  • Poids net
  • 0.9 kg / 1 lb 15.7 oz (1.982 lb)
  • Prix de mise sur le marché
  • 27,800.00 ITL
  Le prime Radiomarelli a transistor e la RCA (Gentile concessione L.Salvatore/ARM) 3988 KB
  Radiomarelli and RCA (by courtesy of L.Salvatore e R. Davidson) 1418 KB
