Vertumno Tipo 11
Marelli (Radiomarelli); Sesto San Giovanni (MI)
- Country
- Italy
- Manufacturer / Brand
- Marelli (Radiomarelli); Sesto San Giovanni (MI)
- Year
- 1933/1934
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 72986
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superheterodyne (common); ZF/IF 485 kHz
- Wave bands
- Broadcast and Short Wave (SW).
- Power type and voltage
- Alternating Current supply (AC) / 110, 160, 220 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Vertumno Tipo 11 - Marelli Radiomarelli; Sesto
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 455 x 285 x 240 mm / 17.9 x 11.2 x 9.4 inch
- Net weight (2.2 lb = 1 kg)
- 13 kg / 28 lb 10.1 oz (28.634 lb)
- Price in first year of sale
- 1,100.00 ITL
- External source of data
- Alessandro De Poi - http://www.depoi.net
- Source of data
- Guida Pratica Antique Radio (1) 1999
- Mentioned in
- La moderna Supereterodina, Ravalico, 1938 (pag. 371)
- Literature/Schematics (1)
- Catalogo Antique Radio, Vol. II
- Literature/Schematics (2)
- -- Original-techn. papers. (L'antenna, n.11, novembre 1934)
- Author
- Model page created by Ernst Erb. See "Data change" for further contributors.
- Other Models
-
Here you find 487 models, 378 with images and 300 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Marelli (Radiomarelli); Sesto San Giovanni (MI)
Collections
The model Vertumno is part of the collections of the following members.
Forum contributions about this model: Marelli Radiomarelli: Vertumno Tipo 11
Threads: 1 | Posts: 2
Ripristinando le funzionalità del mio radioricevitore ho riscontrato alcune diversità tra lo schema elettrico "caricato" nel nostro sito da Pietro Gallia, ed il mio apparecchio.
In particolare:
- l'atoparlante non è elettromagnetico ma è magnetoelettrico, è installata comunque una induttanza per il filtraggio.

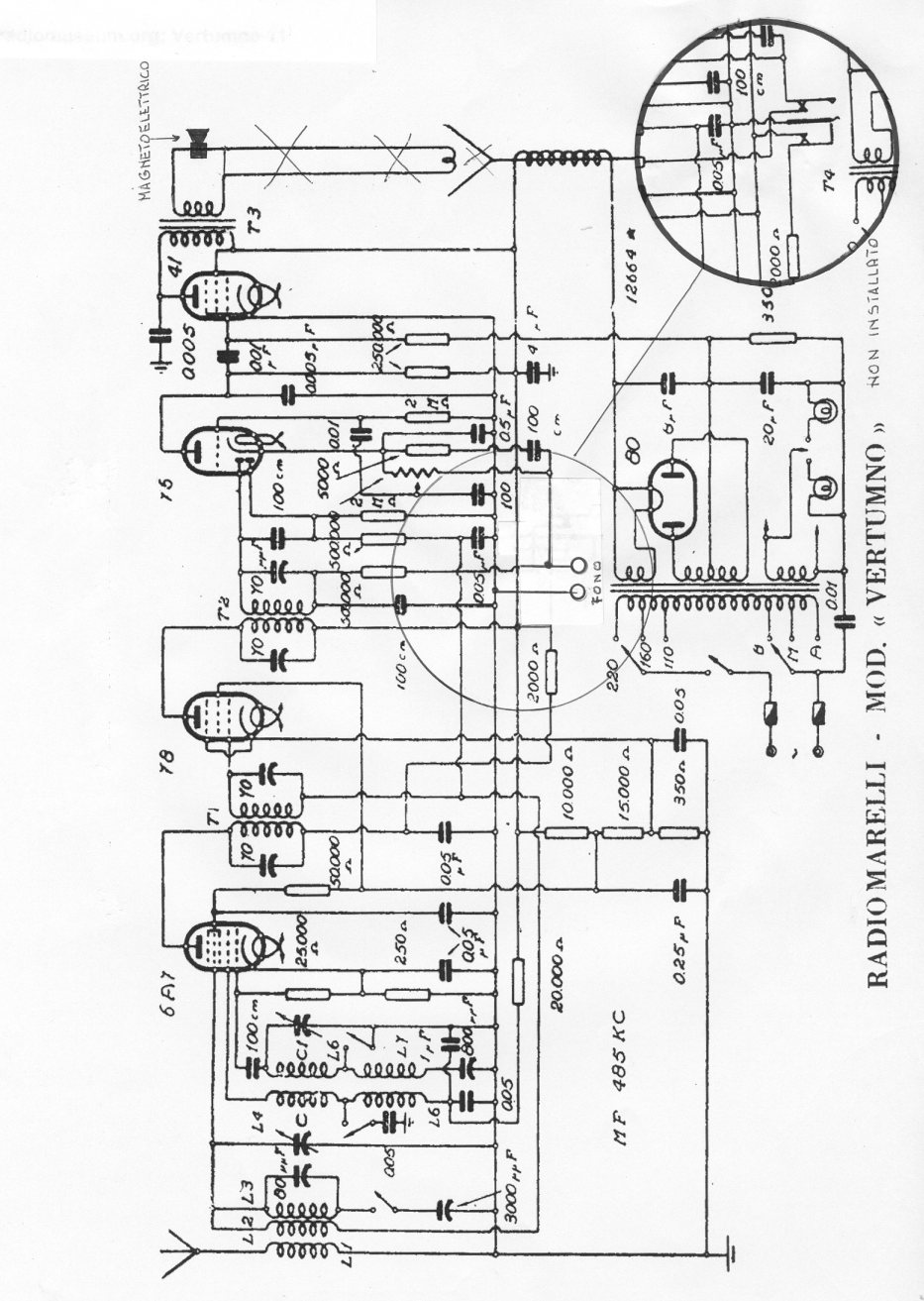

- non è montato il commutatore di esclusione della R.F. evidenziato nel cerchio più marcato. Nello schema ho disegnato come era realizzato il mio ricevitore (i contatti di esclusione della fonia realizzati tramite un commutatore a slittino non sono stati mai saldati).
- la presa FONO è costituita da una semplice presa da pannello per "spinotto a banana".
Diversamente, lo schema scaricato dal sito bertibenis indica l'installazione dell'altoparlante magnetoelettrico, e per la presa FONO sempre un sistema di esclusione della RF tramite un commutatore a slittino (pomello frontale in basso per la gamma OM/OC) come nel mio apparecchio, ma senza realizzare l'effiva commutazione.
Saluti Biagio
Attachments
- I_MARELLI_Vertumno_sch1modificato (197 KB)
Biagio Laureti, 14.Feb.14
