Antenne für Band III M4, M5, M8, M9
Mechanika; Prag
- Country
- Czechoslovakia
- Manufacturer / Brand
- Mechanika; Prag
- Year
- 1978
- Category
- Antenna (Aerial) or Coupler
- Radiomuseum.org ID
- 323726

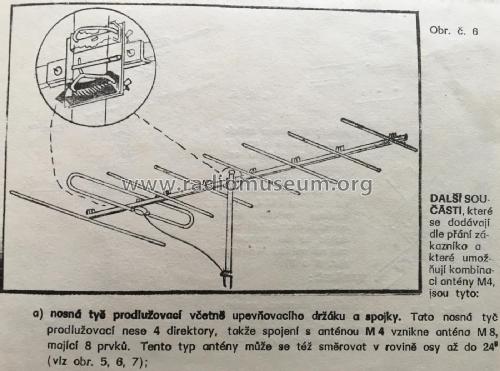

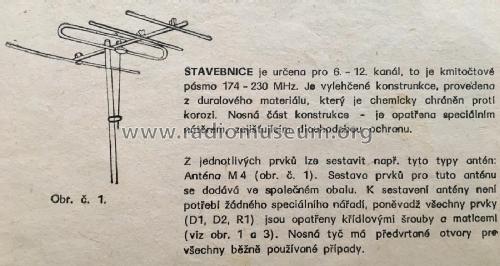

Originalanleitung des Herstellers
Originalanleitung des Herstellers
Originalanleitung des Herstellers
Originalanleitung des Herstellers
- Wave bands
- VHF incl. FM and/or UHF (see notes for details)
- Power type and voltage
- No Power needed
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Antenne für Band III M4, M5, M8, M9 - Mechanika; Prag
- Shape
- Miscellaneous shapes - described under notes.
- Notes
-

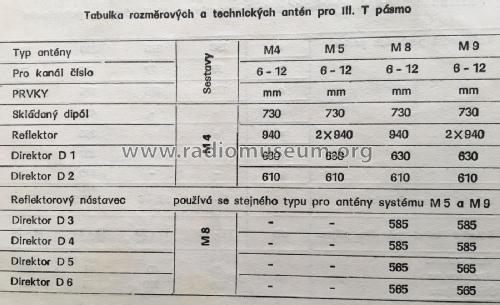

Die Fa. Mechanika bot für den Empfang des VHF-Fernsehbereichs III (Kanäle 6 bis 12 bzw. 174 - 230 MHz) vier verschiedene Antennen im Baukastensystem an:
die Antenne M4 mit einfachem Reflektor und 2 Direktoren
die Antenne M5 hat ebenfalls 2 Direktoren, jedoch auch 2 Reflektoren
die Antenne M8 hat einen Reflektor und 6 Direktoren
die Antenne M9 mit 2 Reflektoren und 6 Direktoren
- Mentioned in
- - - Manufacturers Literature
- Author
- Model page created by Wolfgang Lill. See "Data change" for further contributors.
