MD5902A /16
Mediator; La Chaux-de-Fonds
- Country
- Switzerland
- Manufacturer / Brand
- Mediator; La Chaux-de-Fonds
- Year
- 1967
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 275284
- Number of Transistors
- 12
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 220; 240 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 7 W (undistorted)
- Material
- Leather / canvas / plastic - over other material
- from Radiomuseum.org
- Model: MD5902A /16 - Mediator; La Chaux-de-Fonds
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 325 x 90 x 200 mm / 12.8 x 3.5 x 7.9 inch
- Notes
-
Kleiner Low Cost Solid State Stereo Verstärker, 2 x 3.5 W / 8 Ohm, in einem Holzgehäuse mit teilweisem Kunstlederüberzug und fournierten Seitenwänden, die Front mit Aluminium-/Kunstlederüberzug und Kunststoffknöpfen mit metallisierten Zierringen, Boden aus gelochtem Hartpavatex mit kleinen Kunststofffüsschen.
Die meisten Komponenten sind auf einer gedruckten Schaltung montiert, der Rest inkl. Transformator einzeln ins Holzgehäuse geschraubt und fliegend verdrahtet.

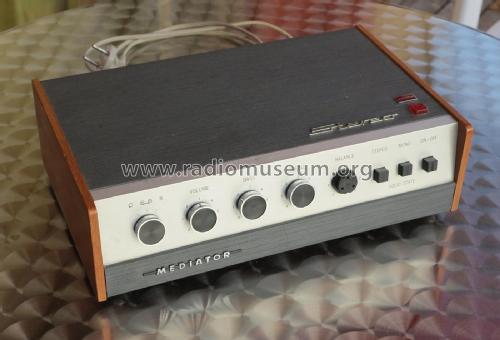

Frontseitige Bedienelemente (von links nach rechts):
Eingangswahlschalter (Tonabnehmer keramisch, Tonband, Radio), Lautstärke, Bass, Treble, Balance, Stereotaste, Monotaste, Netzschalter.
Auf der oberen Fläche:
Quadratische rote Betriebsanzeige (mit Skalenlampe E10, 24-30V, 2W).
Rückseite (von links nach rechts):
Spannungswähler, 2 Lautsprecheranschlüsse DIN, 9VDC Ausgang Hohlbuchse (Stromversorgung für FM Stereo Tuner), 3 Eingangsbuchsen DIN 180 Grad Stereo.
Das Netzkabel kommt hinten aus dem Boden.
Vergleichbares Gerät:
Der MD5902A ist elektrisch baugleich mit Philips Modell 22GH925 /00 (AG9025) in anderem Erscheinungsbild.
In derselben Modellreihe gab es auch einen unbekannten Mediator FM Stereo Tuner, elektrisch baugleich mit Philips 22GH926 /00.
- Author
- Model page created by Daniel Hegg. See "Data change" for further contributors.
