PLL Weltempfänger MD 82157

Medion; Essen

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Medion; Essen

Year
2010

Category
Broadcast Receiver - or past WW2 Tuner

Radiomuseum.org ID
233398

Schematics

PLL Weltempfänger MD 82157; Medion; Essen (ID = 2047233) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 2047236) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

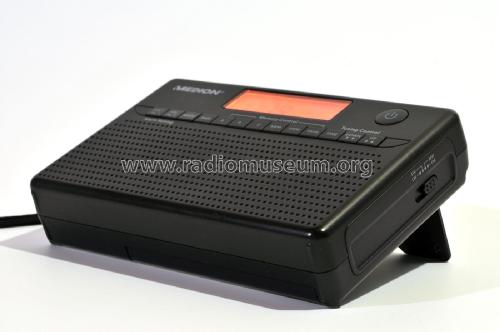

PLL Weltempfänger MD 82157; Medion; Essen (ID = 2047238) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1647888) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1423231) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1423232) Radio — Medion; Essen PLL Weltempfänger MD 82157 (2)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1423235) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

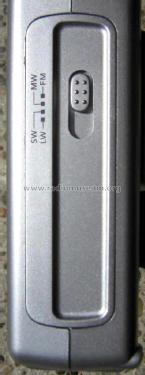

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1423236) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

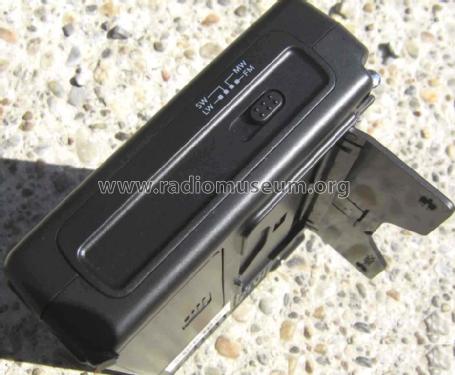

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1423237) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1423238) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1647892) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1647895) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

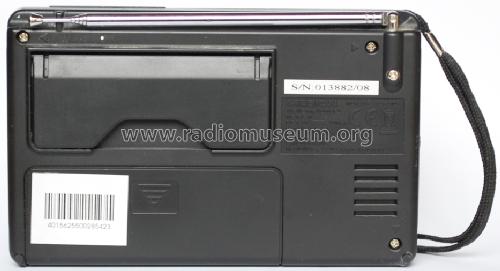

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1647898) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1647900) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

PLL Weltempfänger MD 82157; Medion; Essen (ID = 1647903) Radio — Medion; Essen PLL Weltempfänger MD 82157 (1)

Technical Specifications

Number of Transistors
Semiconductors present.

Semiconductors

Main principle
PLL, Phase-locked loop

Wave bands
Broadcast, Long Wave, more than 2 x SW plus FM or UHF.

Power type and voltage
Batteries / addl. power jack / 4 × 1,5 (AA) / 7,5 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

Material
Plastics (no bakelite or catalin)

from Radiomuseum.org
Model: PLL Weltempfänger MD 82157 - Medion; Essen

Shape
Very small Portable or Pocket-Set (Handheld) < 8 inch.

Dimensions (WHD)
179 x 115 x 40 mm / 7 x 4.5 x 1.6 inch

Notes
- PLL-Synthesizer Tuner für
  - UKW
  - MW
  - LW
  - KW
- Automatischer Sendersuchlauf
- Manuelle Sendereinstellung
- AMS ( Auto Memory System)
- 330 Senderspeicher ( 90 UKW, 60 MW, 30 LW, 150 KW )
- LC Display mit blauer Hintergrundbeleuchtung
- Uhrenfunktionen:
  - Weltzeitanzeige von 34 Städten
  - 12/24 Std. Uhrzeitanzeige
  - Automatische Umstellung auf Sommerzeit
  - Alarmfunktion: 4 Weckprogramme ( täglich, wochentags, Wochenende, einzelner Tag)
  - Wecken durch Radio oder Alarmton
  - Schlummertaste 59 Min
  - Sleep-Timer 90 Min.
  - Stoppuhr
  - 6 programmierbare Count-DownTimer
  - Datumsanzeige
  - Wochentagsanzeige
  - Kalender bis 2099
  - 10 Alarm-Speicherplätze für besondere Termine z. B. Geburtstag
- Elektronische Lautstärkereglung
- Tastensperre
- Teleskopantenne
- Batterie-Statusanzeige im LCD
- 3,5mm Ohrhöreranschlussbuchse

Net weight (2.2 lb = 1 kg)
0.5 kg / 1 lb 1.6 oz (1.101 lb)

Author
Model page created by Sándor Selyem-Tóth. See "Data change" for further contributors.
