MS150-GW (150GW) gewölbtes Gehäuse
Mende - Radio H. Mende & Co. GmbH, Dresden
- Country
- Germany
- Manufacturer / Brand
- Mende - Radio H. Mende & Co. GmbH, Dresden
- Year
- 1943/1944
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 3652
-
- Brand: System Günther

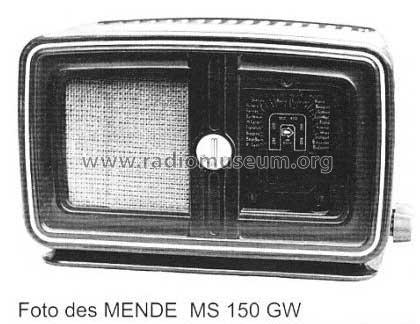

Bild aus "Funkgeschichte 23 (2000) Nr. 134

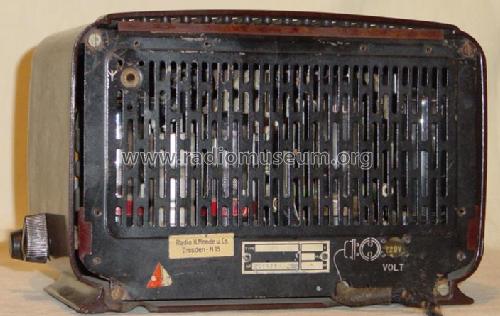

Wahrscheinlich falsche Rückwand.
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 452 kHz
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- AC/DC-set / 110-220 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Bakelite case
- from Radiomuseum.org
- Model: MS150-GW [gewölbtes Gehäuse] - Mende - Radio H. Mende & Co.
- Shape
- Tablemodel without push buttons, Mantel/Midget/Compact up to 14
- Dimensions (WHD)
- 244 x 176 x 140 mm / 9.6 x 6.9 x 5.5 inch
- Notes
-
Ch= Philips 208U. Sogenanntes Verlagerungsgerät.
Siehe auch Modell MS150 in neuem Gehäuse (flach).
- Net weight (2.2 lb = 1 kg)
- 3.2 kg / 7 lb 0.8 oz (7.048 lb)
- Source of data
- Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Schenk-Regelien
- Mentioned in
- Funkgeschichte der GFGF (Nr. 234, 235, 236 (2017))
- Other Models
-
Here you find 316 models, 283 with images and 206 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Mende - Radio H.: MS150-GW
Threads: 1 | Posts: 4
Bei eBay 150838834968 läuft zur Zeit eine Auktion mit einem Mende 150GW mit Holzgehäuse.
Ist das Gehäuse original oder eine sehr gute Tischlerarbeit?
Ich finde kein Gerät aus dieser Serie, die ja von vielen Herstellern gefertigt wurde, mit Holzgehäuse.
Der Verkäufer sagte mir, daß das Chassis etwas lose ist, darum die verschobene Skala.
MfG. WB.
Wolfgang Bauer, 24.Jun.12
