M168-W (168W)

• Country
• Germany

• Manufacturer / Brand
• Mende - Radio H. Mende & Co. GmbH, Dresden

• Year
• 1938/1939

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3611

• • Brand: System Günther

• Picture
• Schematics

Previous Next

Previous Next

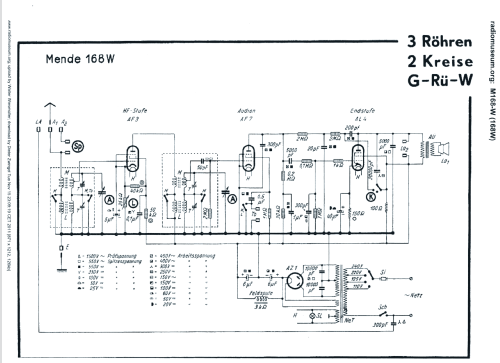

Click on the schematic thumbnail to request the schematic as a free document.

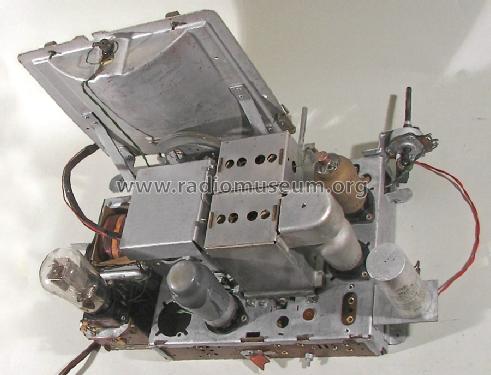

• Number of Tubes
• 4

• Valves / Tubes
• AF3 AF7 AL4 AZ1

• Main principle
• TRF without regeneration; 1 Special; 1 AF stage(s)

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220; 240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

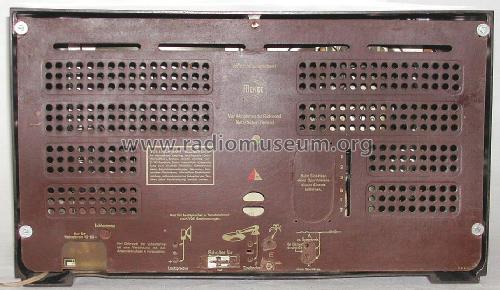

• Material
• Bakelite case

• from Radiomuseum.org
• Model: M168-W - Mende - Radio H. Mende & Co.

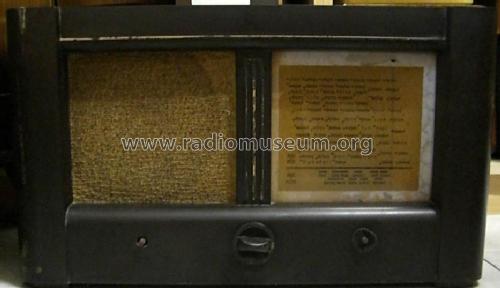

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 550 x 310 x 280 mm / 21.7 x 12.2 x 11 inch

• Notes

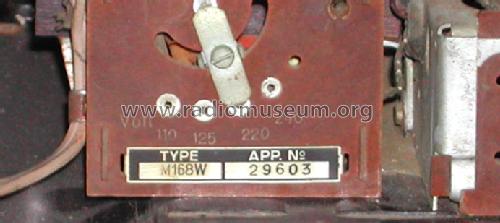

• Das Typschild des Empfängers zeigt M168W, dagegen führen die Service-Unterlagen die Typbezeichnung 168W
  Es handelt sich dabei um dasselbe Modell.
  ACHTUNG:Die Schaltungen aus Lange-Nowitsch and aus Schenk-Regelien zeigen fälschlicherweise Rückkopplung. Das ist nicht zutreffend!
  Während man bei den Wechselstrommodellen 168W und 192W auf die Rückkopplung verzichtete, wurde sie bei den entsprechenden Allstrommodellen 168GW und 192GW beibehalten. Ein Grund dürfte darin gelegen haben, dass bei Gleichstrombetrieb die Anodenspannung geringer ist als bei Wechselstrombetrieb. Noch gravierender wirkt sich der Betrieb bei 110 V aus wobei 110 V Gleichstrom die Leistung am stärksten reduziert. Da lässt sich durch die Rückkopplung doch einiges an Signalverlust kompensieren.

• Net weight (2.2 lb = 1 kg)
• 13 kg / 28 lb 10.1 oz (28.634 lb)

• Price in first year of sale
• 168.00 RM

• Source of data
• Handbuch WDRG 1938 / Radiokatalog Band 1, Ernst Erb

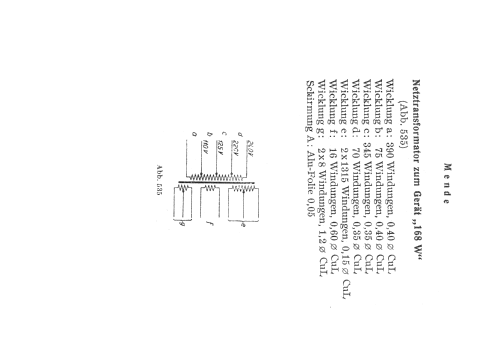

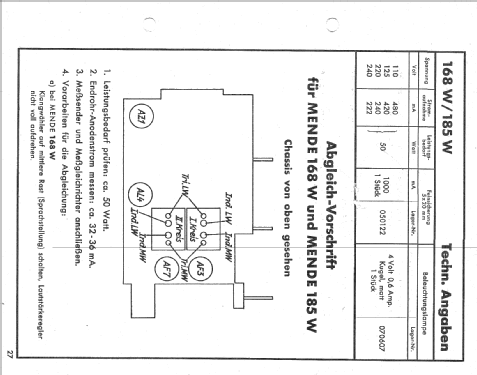

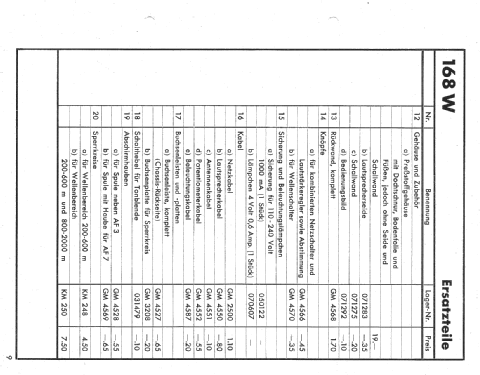

• Circuit diagram reference
• Lange+Schenk+FS-Röhrenbestückung

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
