Super MS240W (240W)
Mende - Radio H. Mende & Co. GmbH, Dresden
- Country
- Germany
- Manufacturer / Brand
- Mende - Radio H. Mende & Co. GmbH, Dresden
- Year
- 1939/1940
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 3633
-
- Brand: System Günther
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 6
- Main principle
- Superheterodyne (common); ZF/IF 468 kHz
- Tuned circuits
- 6 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110; 125; 150; 220-240 Volt
- Loudspeaker
- Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Super MS240W - Mende - Radio H. Mende & Co.
- Shape
- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 605 x 330 x 280 mm / 23.8 x 13 x 11 inch
- Notes
-

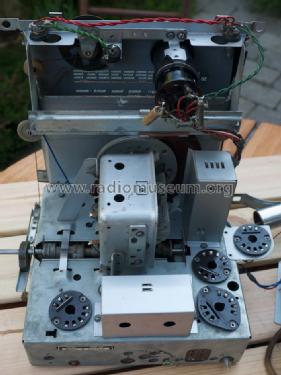

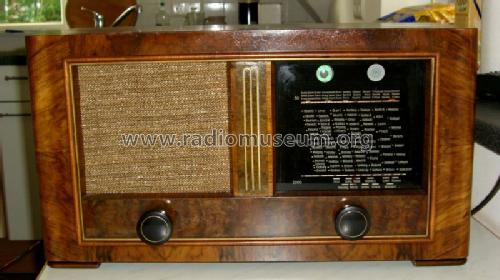

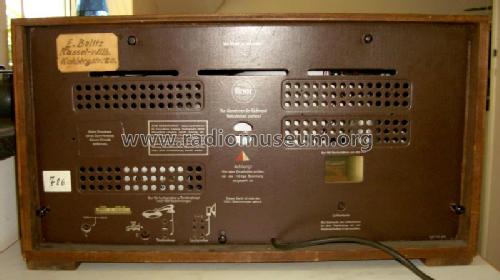

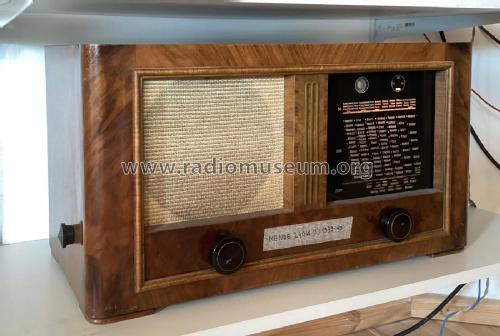

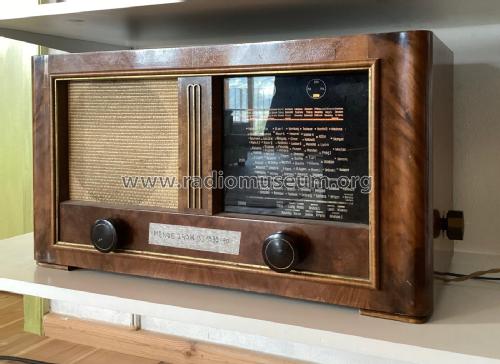

Das Gerät wurde mit zwei verschiedenen Skalen produziert. Der Unterschied liegt in der Anzeige der Wellenbereiche(Rechtes rundes Fenster). Vergleiche dazu die unterschiedlichen Bilder welche zum Gerät hochgeladen wurden.
- Net weight (2.2 lb = 1 kg)
- 14 kg / 30 lb 13.4 oz (30.837 lb)
- Price in first year of sale
- 240.00 RM
- Source of data
- Handbuch WDRG 1939 / Radiokatalog Band 1, Ernst Erb
- Circuit diagram reference
- Lange+Schenk+FS-Röhrenbestückung
- Literature/Schematics (1)
- -- Schematic
- Picture reference
- Das Modell ist im «Radiokatalog» (Erb) abgebildet.
- Other Models
-
Here you find 315 models, 282 with images and 206 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Mende - Radio H. Mende & Co. GmbH, Dresden
Collections
The model Super is part of the collections of the following members.
Forum contributions about this model: Mende - Radio H.: Super MS240W
Threads: 1 | Posts: 1
Werte Sammlerfreunde,
nach jahrelanger Pause setzte ich den Mende MS240W wieder in Funktion um ihn an verbesserter Antenne auszutesten.
Das Ergebnis war unzureichend und erforderte eine Untersuchung mit Messmitteln. ZF 468 KHz war top OK.
Der LW-Oszillator brach ca. in Bandmitte ein, bei MW riss dieser bei 1250KHz ab und KW schien etwas zu Fuktionieren.
Vorkreise
Oszillatorkreise
Die Oszillatortrimmer bei MW, KW reagierten nicht, ein Abgleich nicht mehr gegeben, aber welche Größe hatten diese?
In den Plänen sind wie oft keine Werte angegeben, so auch beim Mendegerät.
Für L+M wurden Doppeltrimmer im Vor-u.Oszillatorkreis verbaut, schwer funktionierenden Orginalersatz zu bekommen.
Der auf den Trimmern befindliche Zahlencode deutete auf eine Mende Bestellnummer mit abgesetzten Herstellungsdatum hin welche durch eine erhaltene Ersatzteilliste zum Gerät sich zeigte.
Die Trimmer sind leider nicht aufgeführt, demzufolge keine Werte, nur der komplette Spulensatz war gelistet. (GM 5515)
Die Werte der Trimmer mussten ermittelt werden und besser gleich alle prüfen.
Vorsichtiger Komplettausbau der Trimmer-Pertinaxstreifen von Vor-u. Oszi-kreis und ausmessen.
Alle drei Vorkreistrimmer hatten Werte um 10-65 pF und demzufolge gut.
Diese Kapazitätzwerte könnten auch evtl.für die Oszi-Trimmer Anwendung finden welche jetzt geprüft wurden.
Für K+M ergab sich ein um 6-8pF kaum veränderlicher Wert = defek, musste ersetzt werden.
Der LW Trimmer hingegen erreichte ein delta-C von 80-150 pF! und wich demzufolge vom anzunehmenden Ergebniss ab.
Selten großer Werte für diesen keramischen Trimmertyp, wie war dies möglich?
Genaue Betrachtung der Unterseite des freigelegten Trimmers zeigten, dass zusätzlich zwei durch Glimmer getrennte Scheiben welche eingenietet integriert, diese große Anfangskapazität bestimmte.
Eine neue Erfahrung! Dieser Doppeltrimmer 10-65/80-150 wurde ggf. für Mendegeräte speziell gefertigt oder?
Hat Jemand ähnliche Erfahrungen mit solchen Trimmern gemacht und kann was dazu berichten?
Alle drei Oszi-Trimmer wurden mit 10-60pF probeweise bestückt und für LW ein 100pF paralell geschaltet, jetzt erfolgte der Abgleich.
Die KW lies sich abgleichen, ein 10-40p ist dort günstiger (auf Spiegelfrequenz achten), die MW riss weiterhinn bei ca.1250KHz ab u. LW verhielt sich wie Anfangs beschrieben, was sollte den Oszillator bei M+L bewegen abzubrechen?
ECH11 und alle R u. C's im Bereich OK auch der 50pF am Gitter Triode, was konnte die Rückkopplungsbedingungen so beeinträchtigen?
Ein Ohmmeter gab Aufschluss, es war kein Durchgang der drei in Reihe geschalteten Auskoppelspulen zu messen.
Das Spulenende der LW nach Masse war, kaum sichtbar, nach Jahren abgebröselt, somit waren die Rückkopplungsbedingungen nicht richtig vorhanden, lediglich der kapaszitive Anteil mit offener Induktivität sorgten für Schwingbedingungen mit diesen Effekten.
Der Draht ist sehr dünn 0,1mm! , konnte nachgefasst werden und die Funktion war wieder optimal nach jetzt machbarem Abgleich.
Um die Orginalität zu erhalten und evtl. die Kapazität herrauszufinden, versuchte ich die zwei Trimmer zu reparieren.
Zuerst hinten in Mitte der Nietung ein Loch 1,1mm durchbohren und Innengewinde 1,4mm schneiden,
mit kleiner Trennscheibe die Nietwölbung vorsichtig abschleifen bis die Rotorschraube sich raudrücken lässt.
Rotor/Stator sind jetzt getrennt, alles reinigen und mit Leitsilber die fehlenden Flächen ergänzen und gut trocknen lassen sowie
falls nötig, Rotorscheibe am Rand mit 1000der Schleifpapier leicht anphasen.
Rotorschraube mit Scheibe einsetzen, rückseits Statoranschluss positionieren und 1,4mm Schraube mit Scheibe vorsichtig eindrehen.
Die Orginale waren wieder verwendbar, brauchbare Werte stellten sich ein, Langzeitstabilität wird es zeigen ob Erfolgreich.
Ermittelte Trimmerwerte bezüglich Ersatzteilnummer MS240W
Doppeltrimmer VK LW: 10-60p rot Nr.: 050714 396
MW: 10-60p
Einzeltrimmer VK KW: 10-60p rot Nr.: 623391
Doppeltrimmer Oszi LW: 80-150p gelb Nr.: 050995 396
MW: 10-60p
Einzeltrimmer Oszi KW: 6-36p Nr.: 050574 39
Im Schalplan (Lange) wurden die räumliche Positionen der Antennenkoppelspulen zur jeweiligen Schwingkreisspule nicht richtig dargestellt, habe einen korrigierten Plan erstellt und beschriftet mit L, M, K was zu wem gehört sowie Frequenzangaben.
Das Gerät erreicht gute Empfangsleistung in allen Bereichen und besitzt mit dem großen dyn. Lautsprecher im Holzgehäuse einen ausgewogenen Klang.
Beste Grüße
Helmut Freytag
Helmut Freytag, 03.Apr.23
