• Country
• Germany

• Manufacturer / Brand
• Messelektronik Berlin, VEB, RFT (Ostd.)

• Year
• 1983–1989

• Category
• Amateur-Receiver (amateur bands, may include broadcast bands)

• Radiomuseum.org ID
• 77666

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 6

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 200 kHz

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Powered by external power supply or a main unit. / 8 - 14 Volt

• Loudspeaker
• - For headphones or amp.

• Power out
• 0.5 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

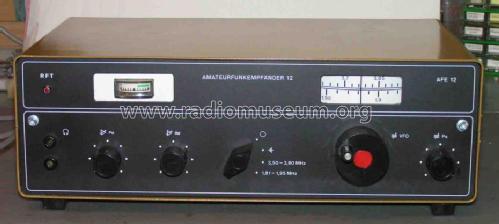

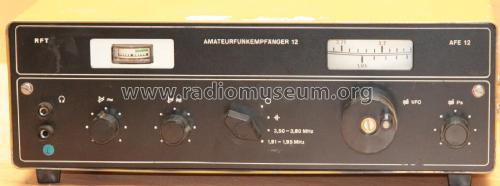

• Model: Amateurfunkempfänger AFE 12 - Messelektronik Berlin, VEB,

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 350 x 110 x 220 mm / 13.8 x 4.3 x 8.7 inch

• Notes

• Frequenzbereiche 1,81 - 1,95 MHz, 3,5 - 3,8 MHz, Empfangsarten A1A (Morsetelegrafie), J3E (unteres Einseitenband), NF-Ausgang 500 mW. IS A211D, A220D, A244D, magnetomechanisches ZF-Filter, ZF-Verstärkungsregelung mit Überhangcharakteristik (Hängeregelung).

  Wurde auch als Bausatz angeboten

  Siehe auch ASE 1302

• Net weight (2.2 lb = 1 kg)
• 3.1 kg / 6 lb 13.3 oz (6.828 lb)

• Price in first year of sale
• 598.00 DM

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Funkamateur 4/1984, Seite 193 ff.

• Literature/Schematics (1)
• Funkschau (11/1985, S. 86 - 90 / Beschreibung, Bauanleitung)

• Literature/Schematics (2)
• Funkschau (12/1985, S. 82 - 84 /Aufbau und Abgleich)

• Author
• Model page created by Bernd Pötzsch. See "Data change" for further contributors.
