Stereoport SRE100

Messgerätewerk Zwönitz, VEB; Zwönitz (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1976
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 72607

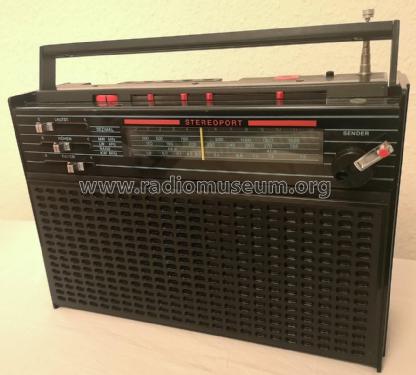

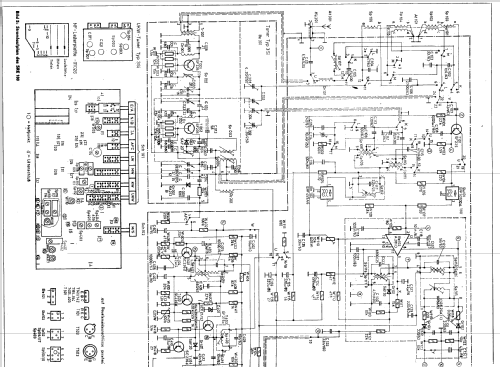

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 17
  • Main principle
  • Superheterodyne (common); ZF/IF 455/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     14 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage

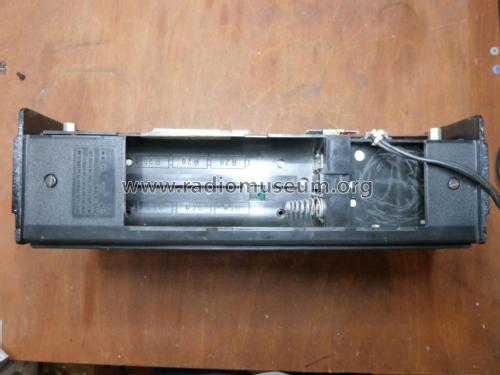

  • Line / Batteries (any type) / 9/220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Power out
  • 1.8 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Stereoport SRE100 - Messgerätewerk Zwönitz, VEB;
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 326 x 227 x 96 mm / 12.8 x 8.9 x 3.8 inch
  • Notes

  • Stereowiedergabe über zusätzlichen anschließbaren Lautsprecher oder Kopfhörer; über eingebauten LS nur Monowiedergabe. Anschlüsse für TA/TB, Stereokopfhörer und Antenne 60/75 Ohm. Eingebautes Netzteil. Ausgangsleistung bei Batt. 2 x 1 Watt, bei Netz 2 x 1,8 Watt.

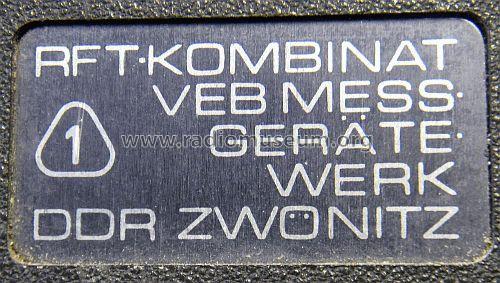

    Stereoport SRE100, ein zusätzlich produziertes Konsumerzeugnis aus dem Messgerätewerk Zwönitz.

    Alle Halbleitertypen sind nur einmal aufgeführt.

  • Net weight (2.2 lb = 1 kg)
  • 5.5 kg / 12 lb 1.8 oz (12.115 lb)
  • Price in first year of sale
  • 895.00 DM
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Mentioned in
  • Zeitschrift Radio Fernsehen Elektronik Jahrgang 1978 Heft 11 Seite 715
  • Literature/Schematics (1)
  • Service- DVD vom Funkverlag B. Hein.
  • Author
  • Model page created by Michael Seiffert. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Stereoport is part of the collections of the following members.

Museums

The model Stereoport can be seen in the following museums.

 Forum

Forum contributions about this model: Messgerätewerk: Stereoport SRE100

Threads: 1 | Posts: 1

Ursache für einen totalen Tonausfall am Ausgang des rechten Kanals:

Defekter C166 (47uF) in der Gegenkopplungs R-C Kombination am Pin 9 des A 211D (lt.Schaltbild: Be 106).Dieser Elko hatte mit ca.80% Kapazitätsverlust  einen stark überhöhten Tonfrequenzwiderstend (gemessen bei 1000Hz mit LCR-Meter) gegenüber einem Vergleichs-Elko.

Ich möchte zugegebenermaßen hinzufügen,daß ich  bei der Fehlersuche erst dann auf diesen Fehler kam,nachdem ich  alle anderen denkbaren Ursachen ausschließen konnte- zumal in den Unterlagen auch keine Spannungsangabe für den Pin 9 vorliegt. Erst hier vergleichende Messungen am A 211D des linken Kanals sowie bei einem zweiten Stereoport führten mich letztlich auf die richtige Spur.

Klaus-Hartwig Müller

Klaus-Hartwig Müller, 21.Jan.21
