Messtechnik Mellenbach ; MTM ; Mellenbach/Thür. VEB; (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 9999/9999
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 138240

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / 3× 1,5 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Bakelite case
  • from Radiomuseum.org

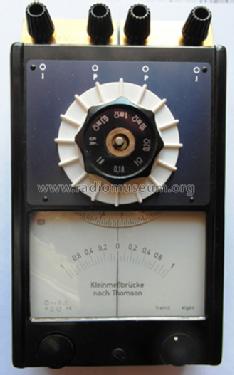

  • Model: Dublette zu ID=108708 - Messtechnik Mellenbach ; MTM
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 113 x 70 x 207 mm / 4.4 x 2.8 x 8.1 inch
  • Notes

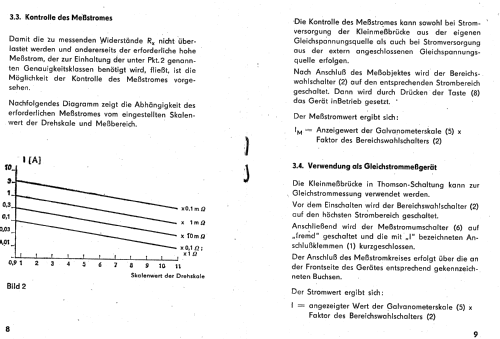

  • Meßbereiche: 0,1 mOhm, 1 mOhm, 10 mOhm, 0,1 Ohm, 1 Ohm, 0,1 A, 1 A, 5 A, Verwendungsmöglichkeit als Durchgangsprüfer, Betrieb auch mit Fremdspannung 2 Volt Gleichspannung möglich. Das Gerät ähnelt stark der Widerstandsmeßbrücke nach Thomson vom gleichen Hersteller.
  • Net weight (2.2 lb = 1 kg)
  • 0.8 kg / 1 lb 12.2 oz (1.762 lb)
  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Dublette zu is part of the collections of the following members.

 Forum

Forum contributions about this model: Messtechnik: Dublette zu ID=108708

Threads: 1 | Posts: 1

Mit der Thomson-Meßbrücke werden sehr kleine Widerstandswerte (mΩ bis Ω) gemessen.

Bei einem "normalen" Ohmmeter verfälschen die unvermeidlichen Widerstände der Meßleitungen und der Anschlüsse das Meßergebnis. Das trifft auch für eine (einfache) Brückenschaltung zu, mit welcher ansonsten recht genau gemessen werden kann.

Der "Trick" der Thomsonmeßbrücke besteht darin, daß es sich hierbei um eine Art von Doppel-Brücke handelt. Der zu messende Widerstand ist Rx und der Vergleichs-Widerstand ist Rv. Rv ist mit einer Skala versehen und wird so eingeregelt, bis die Brücke abgegelichen ist und damit der Strom durch das Meßgerät (Galvanometer) G Null wird.

Bei abgeglichener Brücke sind somit die Ströme

i1 = i2 und i3 = i4

Der Gesamtstrom J wird dann

J = ix + i1 = iv + i2

folglich ist dann

ix = iv

Man beachte, daß der Widerstand R0 nicht in das Meßergebnis eingeht. Daher läßt sich die Thomson-Brücke wie folgt erweitern.

Der zu messende Widerstand Rx erhält dadurch (auf beiden Seiten) sowohl eine Strom- (dick gezeichnete Leitung) als auch eine Spannungs-Klemme (dünn gezeichnete Leitungen).

Die (tatsächlich vorhandenen) Übergangswiderstände der Strom-Klemmen gehen nicht in das Ergebnis ein.

  • Der Übergangswiderstand der linken Klemme reduziert etwas die Versorgungspannung der Brücke, während der der rechten Klemme in den oben angegebenen Widerstand R0 eingeht, welcher aber das Meßergebnis nicht beeinflußt.
  • Die Übergangswiderstände der "Spannungs-Klemmen" können vernachlässigt werden, weil sie erstens klein sind verglichen mit R1 und R3 und zweitens weil sie ungefähr gleich groß sind und deshalb das Brückengleichgewicht nicht stören, wenn R1 = R3 ist.

Die EAW Kleinmeßbrücke kann die Werte der Widerstände R1, R2, R3, R4 stufenweise umschalten und gewinnt so mehrere Meßbereiche, wodurch sich Widerstände im Bereich von 0,09mΩ bis 11Ω messen lassen.

Da der Widerstand des "Strom-Kreises" recht niederohmig ist und somit ein hoher Strom fließt, hat die Meßbrücke einen Taster, mit dem der Stomkreis nur so lange geschlossen wird, bis die Brücke abgegelichen ist. In der Praxis wird man immer nur kurzzeitig drücken, weil das Galvanometer bei Fehlabgleich ziemlich heftig ausschlägt.

Anwendung: Übergangswiderstände des Wellenschalters beim Staßfurt Imperial 5W.

Bei der Messung der Übergangswiderstände der Kontakte des Wellenschalters kann man die "Stromklemmen" der Thomson-Brücke mit "Krokodilklemmen" an die (äußeren) Lötpunkte der jeweilgen Kontakte anklemmen. Die "Spannungsklemmen" werden (weiter innen) an die Federn der Kontakte angeklemmt.

Bei diesen Messungen erkennt man sehr deutlich, wenn die Kontakte vergleichsweise "hohe" Übergangswiderstände aufweisen. Mit feinstem Schmirgel und anschließendem Bestreichen der Kontakte mit Vaseline erreicht man so schließlich Übergangswiderstände im Bereich von 5mΩ bis 10mΩ.

Verblüffend war nur, daß bei zwei gemessenen Geräten jeweils nur der Übergangswiderstand des Kontaktes Nr. 11 zwischen 50mΩ und 60mΩ lag. Diese Kontakt schließt im Oszillatorkreis einen Teil der Langwellen-Spule kurz.

Daß zwei "gleiche" Geräte diesen Fehler aufweisen kann sicher auch Zufall sein. Ansonsten könnte es die Auswirkung eines Funkens sein, der beim Ausschalten des Geräts entsteht, weil hierbei von MW auf "aus" gedreht wird und sich bei "aus" alle Kontakte öffen. Im Moment des Ausschaltens sind die Röhren noch voll betriebsfähig und der Oszillator schwingt noch.
(Vielleicht kann ein Besitzer dieses Geräts die Messungen wiederholen? Interessant wäre es, wenn ebenfalls der Kontakt Nr. 11 einen höheren Übergangswiderstand hätte.)

MfG DR

Dietmar Rudolph † 6.1.22, 11.Jul.14
