Babyphon (Babyphon-120)

• Country
• Germany

• Manufacturer / Brand
• Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

• Year
• 1954/1955

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 3736

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• DK96 or DK92 DF96 DAF96 DL94

• Main principle
• Superheterodyne (common); ZF/IF 452 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Details
• Record Player (not changer)

• Power type and voltage
• Line / Batteries (any type) / 110; 127; 220 oder 2 x 1.5 & 90 & 4 x 1.5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 0.29 W (unknown quality)

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Babyphon - Metz Transformatoren- und

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 360 x 125 x 250 mm / 14.2 x 4.9 x 9.8 inch

• Notes

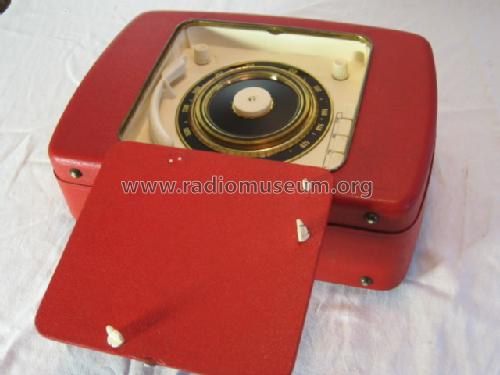

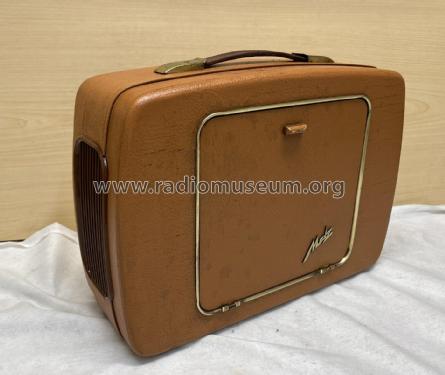

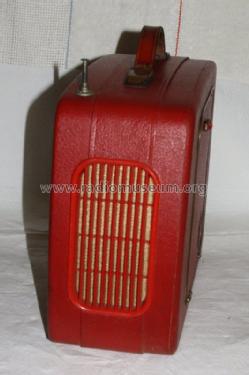

• Der Phono-Koffersuper Metz Babyphon kombiniert einen Mittelwellenempfänger für 510 - 1620 kHz mit einem 45-Touren Plattenspieler mit Kristalltonabnehmer. Der eingebaute Ovallautsprecher misst 180 x 110 mm. Es sind 4 Drucktasten vorhanden: E - Ein/Aus (bei manchen Geräten mit O - On/Off bezeichnet), R - Radio, P - Plattenspieler und S - Sparschaltung bei Batteriebetrieb.

  Das Gerät kann mit Batterien (90 V Anode und 2 x 1,5 V Heizung, sowie 4 x 1,5 für den Plattenspieler) oder mit einem Netzeinsatz (Netzvorsatz-Babyphon, Werksnummer 130, Kundendienstblatt K49/2) betrieben werden, der die Stelle des Batterieeinsatzes einnimmt, dann stehen 570 mW Ausgangsleistung zur Verfügung.

  Das Babyphon hat keine offizielle Typennummer. Das Gerät wird auf Kundendienstblatt K49/0 beschrieben, das Modell Babyphon ML mit zusätzlichem Langwellenempfang auf Blatt K49/1. Im Inneren findet sich ein Aufkleber mit der Typangabe Babyphon-120, was sich auf die Werksnummer dieser Geräte bezieht.

  Gewichtsangabe mit Batterien - es gibt verschiedene Angaben: Original-Prospekt 4.9 kg, Technische Daten 5.1 kg.

  Das Gerät wurde in den USA von Wilcox-Gay als Majestic Music-Mate vertrieben.

• Net weight (2.2 lb = 1 kg)
• 5.1 kg / 11 lb 3.7 oz (11.233 lb)

• Price in first year of sale
• 218.00 DM

• Source of data
• Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• -- Original prospect or advert

• Literature/Schematics (1)
• -- Original-techn. papers.

• Literature/Schematics (2)
• Funk-Technik (FT) (8/1954, S. 200 - 202 / Moderne Reiseempfänger, Schema)
