• Country
• Germany

• Manufacturer / Brand
• Metz Transformatoren- und Apparatefabrik (ex TAM), Fürth

• Year
• 1959 ?

• Category
• Miscellaneous (Other, Various) - see notes

• Radiomuseum.org ID
• 89948

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• EL95

• Number of Transistors
• 2

• Semiconductors
• OC79 OC16

• Wave bands
• Wave Bands given in the notes.

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• Storage and/or dry batteries / 6 / 4 x 1,5 Volt

• Loudspeaker
• - - No sound reproduction output.

• from Radiomuseum.org

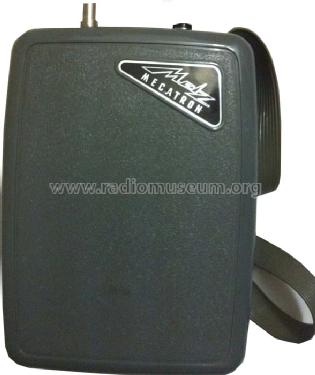

• Model: Mecatron 190/1 - Metz Transformatoren- und

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 145 x 195 x 50 mm / 5.7 x 7.7 x 2 inch

• Notes

• Teil einer Geräteserie für die Modellbau-Fernsteuerung im 27-MHz-Bereich. Bestehend aus Sender Mecatron 190/1 und Empfänger Mecatron 190/2 sowie Zusatztypen für Kanalerweiterungen.

  Im Jahr 1960 war die Verwendung von Röhren im 27-MHz-Bereich in Deutschland noch üblich. Mittels des einen Transistors wurde der Spannungswandler betrieben, der den Zerhacker ersetzte und der zweite Transistor diente als Tonoszillator.

  Etwa 3,5 Watt Sendeleistung.

• Net weight (2.2 lb = 1 kg)
• 0.8 kg / 1 lb 12.2 oz (1.762 lb)

• Mentioned in
• Funk-Technik (FT) (16/1959, S. 575, 576 / Ausführliche Beschreibung, Schema)

• Author
• Model page created by a member from A. See "Data change" for further contributors.
