• Country
• Italy

• Manufacturer / Brand
• Microlambda, Fusaro - Napoli

• Year
• 1958 ??

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 348034

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 15

• Valves / Tubes
• 6J6 6BC5 6CB6 6CB6 6AN8 6AN8 6BN6 25BK5 6AN8 12BH7 12AU7 25BQ6 25AX4 1X2B 21YP4A

• Number of Transistors

• Semiconductors
• Selenium-Rectifier

• Main principle
• Superhet with RF-stage

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 115; 125; 140; 160; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• from Radiomuseum.org
• Model: Challenger - Televisore 21" - Microlambda, Fusaro - Napoli

• Notes

• Televisore in bianco/nero con sola VHF e con cinescopio da 21 pollici. Con lo stesso schema veniva costruito anche un modello con cinescopio da 17 pollici.

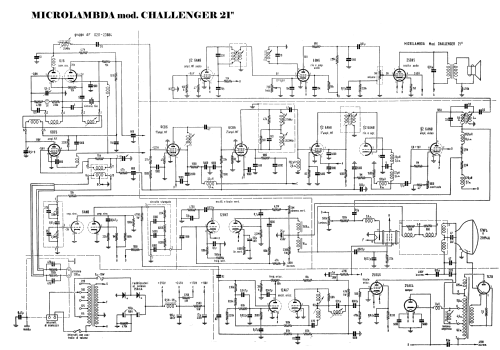

  Poteva essere dotato di tre gruppi AF: Lo schema inserito utilizza il gruppo 0211-23684 con le valvole 6J6 e 6CB5.

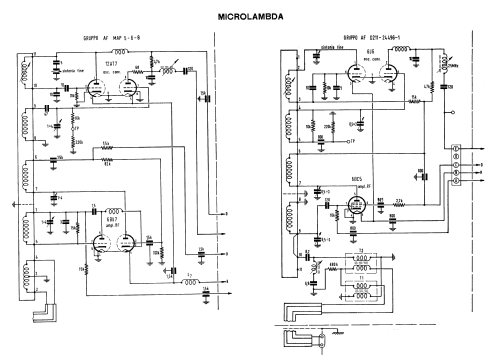

  Un secondo gruppo AF era il MAP 5-6-8 che utilizzava le valvole 12AT7 e 6BK7.
  Il terzo gruppo AF 0211-24496-1 utilizzava le stesse valvole 6j6 e 6CB5 del primo, ma con un diverso circuito.

• Mentioned in
• -- Schematic (Schemario TV 1958 sesta serie editrice "Il Rostro")

• Author
• Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
