Digital Multimeter G-1004-500
Mikroelektronik "Karl Marx" (VEB Kombinat); Erfurt ; ex Funkwerk Erfurt
- Country
- Germany
- Manufacturer / Brand
- Mikroelektronik "Karl Marx" (VEB Kombinat); Erfurt ; ex Funkwerk Erfurt
- Year
- 1985
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 146978
Serien Nr.:
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 5
- Semiconductors
- Wave bands
- - without
- Power type and voltage

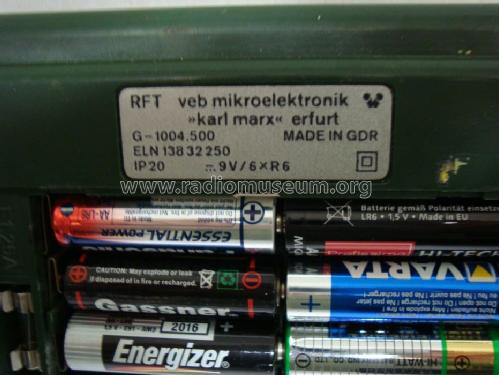

- Dry Batteries / 6 x 1,5 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

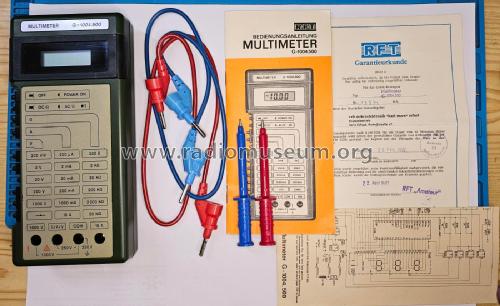

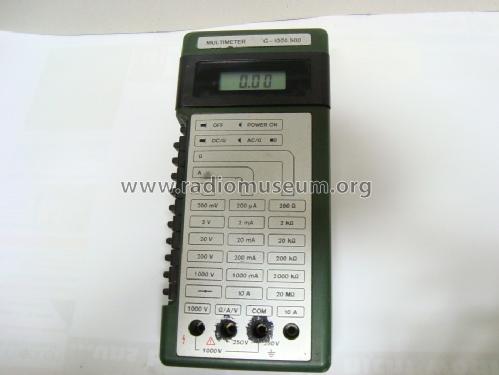

- Model: Digital Multimeter G-1004-500 - Mikroelektronik "Karl Marx"
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Notes
- Messung von Gleichspannung 100 µV...1000 V,
Wechselspannung 100 µV...1000 V,
Gleichstrom 100 nA ...10 A,
Wechselstrom 100 nA...10 A,
Widerstand 100 mOhm...20 MOhm.
Einhandbedienung, insgesamt 28 Meßbereiche,
3 1/2-stellige LCD-Anzeige mit Polaritäts- und Überlaufanzeige, akustischer Durchgangsprüfer, Überlastschutz.
- Author
- Model page created by Wolfgang Lill. See "Data change" for further contributors.
- Other Models
-
Here you find 6 models, 6 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Mikroelektronik "Karl Marx" (VEB Kombinat); Erfurt ; ex Funkwerk Erfurt
Collections
The model Digital Multimeter is part of the collections of the following members.
Forum contributions about this model: Mikroelektronik ": Digital Multimeter G-1004-500
Threads: 3 | Posts: 3
Da der Spezial-Widerstand R218, 9,75MOhm, Unterbrechung hat, erfolgt in allen Bereichen keine Spannungsmessung, ausser im Bereich 1000 V, da hierfür ein separater Meßeingang genutzt wird.
Ersatz durch zwei in Reihe geschaltete Widerstände 4,7MOhm, zuvor ausgemessen, um auf ca. 9,75MOhm zu kommen
Zusammen mit dem Abgleichwiderstand R 219 wird dann die Summe R218+R219 auf 10MOhm abgeglichen.
Uwe Pöschmann, 07.Oct.24
Unter der Adresse www tiffe.de sind die originalen Abgleichvorschriften zu finden, allerdings für die kommerzielle Ausführung 501. Aber das meiste ist auch für das 500 zutreffend und recht hilfreich.
Achtung : Das anhängende Schaltbild weicht natürlich in einigen Kleinigkeiten ab, vor allem sind die Bauteile anders nummeriert !!
Uwe Pöschmann, 07.Oct.24
Dies war mein erstes digitales Multimeter (graue Ausführung). Leider war es mehr in der Reparatur als im Einsatz.
Attachments

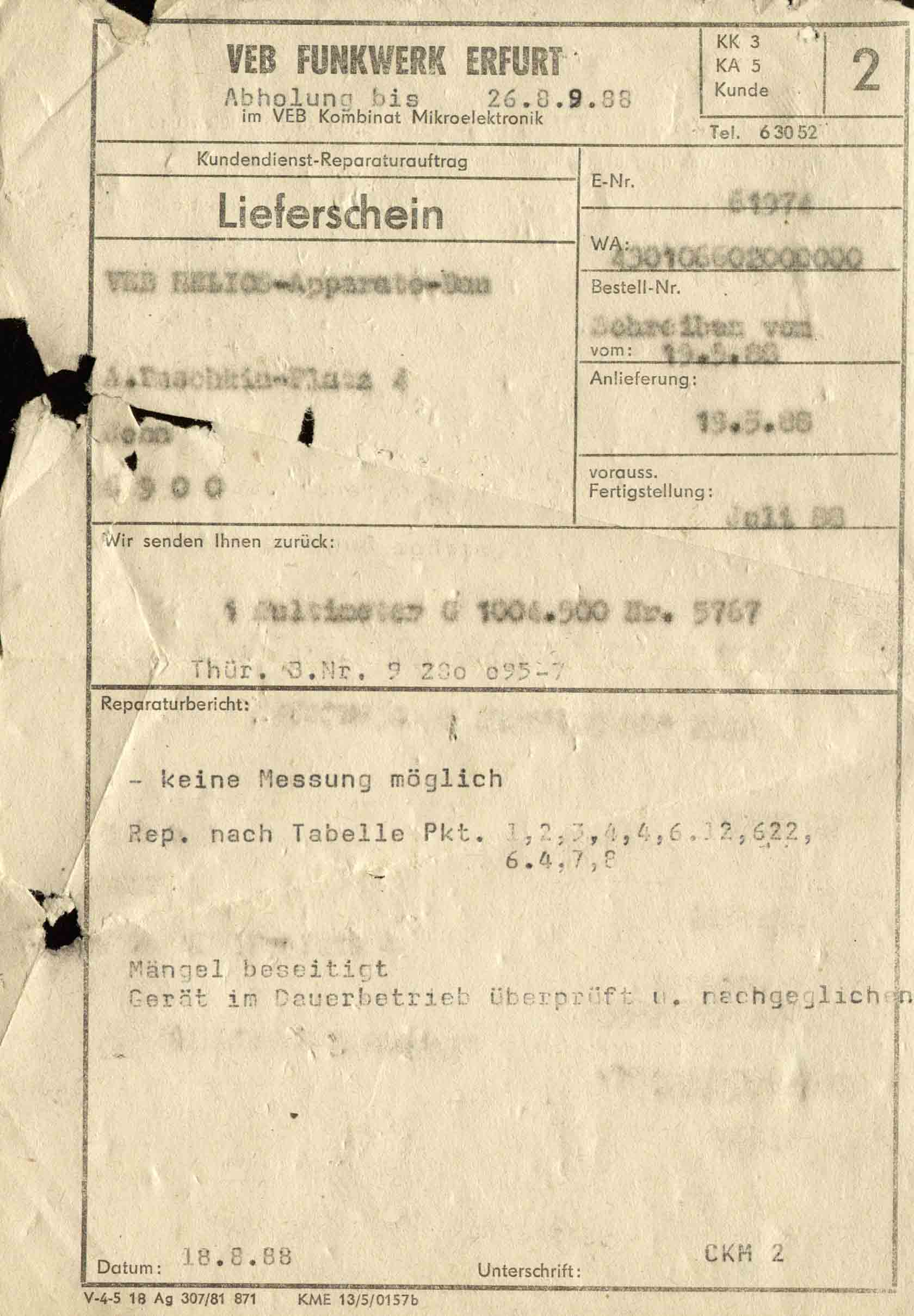

- 1. Reparatur 1988 (158 KB)
- 1. Reparatur 1988 Rückseite (140 KB)
- 2. Reparatur 1989 (153 KB)

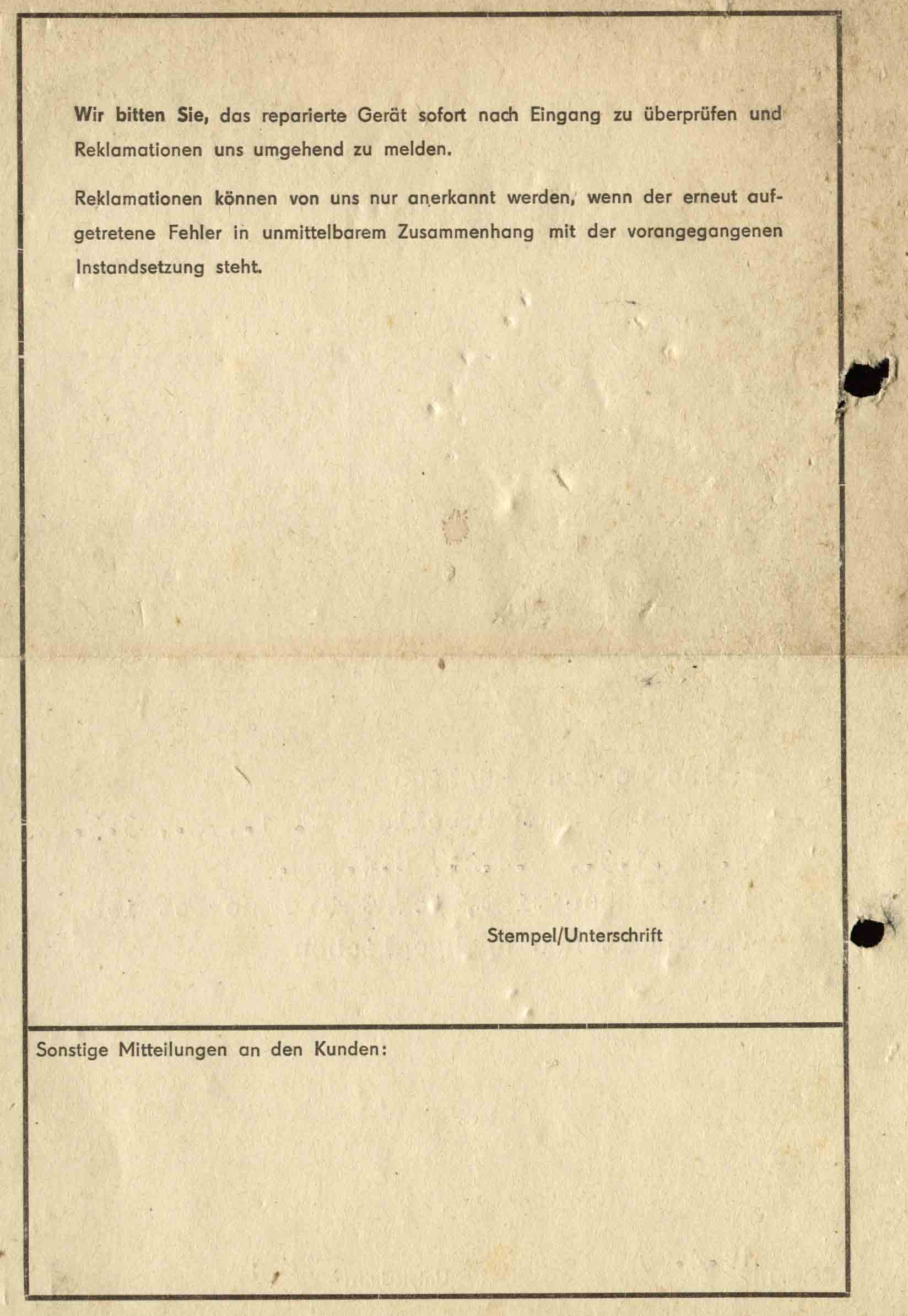

- 2. Reparatur 1989 Rückseite (118 KB)
Uwe Ronneberger, 16.Jan.15
