15 Watt Sender-Empfänger 15 W.S.E.b 24b-124

Militär (verschiedene Hersteller gleicher Modelle)

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Militär (verschiedene Hersteller gleicher Modelle)

Year
1942

Category
Military Transceiver (TRX)

Radiomuseum.org ID
120811

- alternative name: WEHRMACHT

Schematics

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419464) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419465) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419466) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

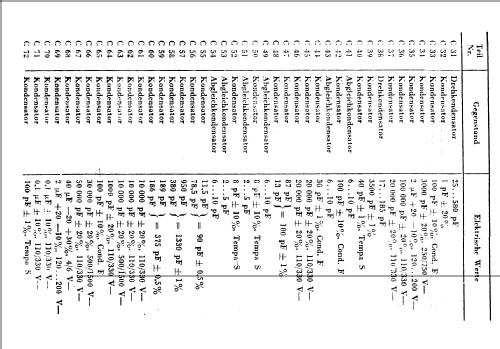

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419467) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419468) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419469) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419470) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419471) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419472) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419473) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419474) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419475) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

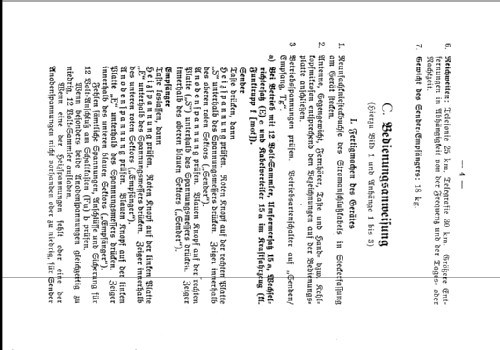

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419476) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419477) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

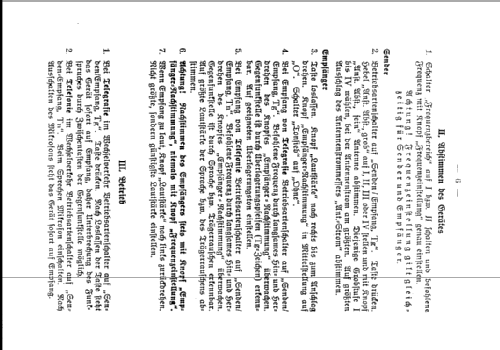

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419478) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419479) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419481) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419483) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419484) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419485) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419486) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419487) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419488) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419489) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419490) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

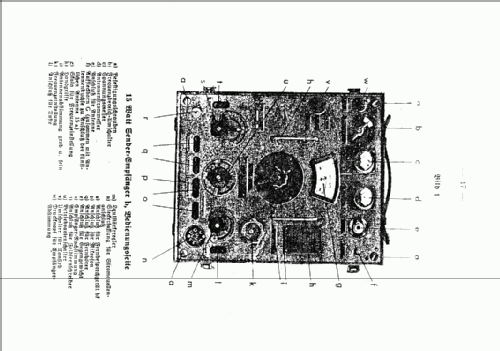

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419491) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419492) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419493) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1419494) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (3)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1753028) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 385265) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay Nr. 110184643178 Bild bearbeitet.

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 385267) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay Nr. 110184643178 Bild bearbeitet.

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 385266) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay Nr. 110184643178 Bild bearbeitet.

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 385268) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay Nr. 110184643178 Bild bearbeitet.

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 385269) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay Nr. 110184643178 Bild bearbeitet.

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321327) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321328) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321329) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

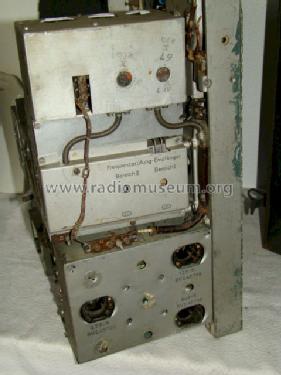

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321331) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321332) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321333) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321334) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321336) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1321337) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)
Ebay auction by user oben-1 251163989123

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1423857) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (1)

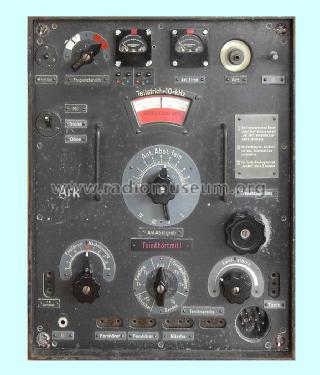

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1423858) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (1)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1423862) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (1)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1667371) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (1)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1667372) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (1)

15 Watt Sender-Empfänger 15 W.S.E.b; Militär verschiedene (ID = 1753029) Mil TRX — Militär verschiedene 15 Watt Sender-Empfänger 15 W.S.E.b (2)

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
12

Valves / Tubes
RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700 RL4,8P15 RL4,8P15 RL4,8P15

Main principle
Transceiver

Wave bands
Short Wave (SW only)

Power type and voltage
Other, details in remarks or not known. / 4,8; 320 Volt

Loudspeaker
- For headphones or amp.

Material
Metal case

from Radiomuseum.org
Model: 15 Watt Sender-Empfänger 15 W.S.E.b [24b-124] - Militär verschiedene

Shape
Boatanchor (heavy military or commercial set >20 kg).

Dimensions (WHD)
330 x 420 x 230 mm / 13 x 16.5 x 9.1 inch

Notes
15W-Sendeempfänger b / 15W.S.E.b

Sendeempfänger: zwei Frequenzbereiche von 3 - 4,8 MHz und 4,7 - 7,5 MHz, Betriebsarten Telegraphie (A1 15W), Telephonie (A3), Funkfernschreiben (A4 Hell).

Passender 12V - Umformer ist Type U15a oder Wechselrichtersatz EW f1, Anschlüsse für Fernhörer, Mikrophon, Taste, Fernbesprechungsgerät, zwei Instrumente für Anodenstrom und Röhrenspannungen, Anschluss für Feldfernschreiber.

Antennen: 9 m Kurbelmast, 6,25 m Steckmast mit 1,4 m Stabantenne, Sternantenne D auf Kommando-Spw.

Entwickelt durch Telefunken, Fertigung VEF Riga. Unterscheidet sich vom 15W.S.E.a durch freischwingenden A1-Überlagerer (BFO) und die Anschlussmöglichkeit für den Feldfernschreiber mit der Betriebsart "Funkfernschreiben". Fertigung in Grossserie.

Net weight (2.2 lb = 1 kg)
23 kg / 50 lb 10.6 oz (50.661 lb)

Mentioned in
Kommerzielle Nachrichtengeräte von 1897-1945; Salzmann

Literature/Schematics (1)
Die Deutschen Funknachrichtenanlagen, Bd. 2 (pp 35-36)

Literature/Schematics (2)
D1025/6 Merkblatt zur Bedienung des 15 Watt Sender-Empfängers b (15 W S.E.b) vom 20.10.42
