20 Watt Sender c 20W.S.c / 24b-123 / LS20/123

Militär (verschiedene Hersteller gleicher Modelle)

Données

Forum

Images

Collections

Pays
Allemagne

Fabricant / Marque
Militär (verschiedene Hersteller gleicher Modelle)

Année
1936–1942

Catégorie
Émetteur militaire

Radiomuseum.org ID
135843

- alternative name: WEHRMACHT

Images
Schémas

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 490567) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 490621) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 490625) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 490653) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 490676) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 490687) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 490700) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038859) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038860) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038861) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038862) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038863) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038864) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038865) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038866) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038867) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038868) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038869) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038870) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038871) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038872) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038873) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038874) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038875) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038876) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038877) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 3038878) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (3)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305313) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305314) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305315) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305316) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305317) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

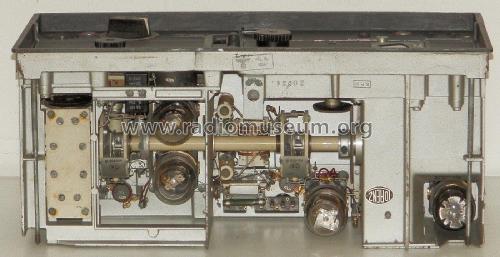

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305318) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305319) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 2305322) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (1)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 634722) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (2)

20 Watt Sender c 20W.S.c / 24b-123 / LS20/123; Militär verschiedene (ID = 634765) Mil Tr — Militär verschiedene 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 (2)

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

Spécifications techniques

No. de tubes
5

Lampes / Tubes
RL12T15 RL12T15 RL12T15 RL12T15 RL12T15

Principe général
Émetteur

Gammes d'ondes
OC uniquement

Tension / type courant
Alimentation externe ou alimentation principale / 12 / 375= Volt

Haut-parleur
- - Pas de sortie basse fréquence

Puissance de sortie
20 W (qualité inconnue)

Matière
Boitier métallique

De Radiomuseum.org
Modèle: 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123 - Militär verschiedene

Forme
Gros appareil industriel ou militaire (> 20 kg)

Dimensions (LHP)
490 x 235 x 225 mm / 19.3 x 9.3 x 8.9 inch

Remarques
20 Watt Sender c / 20W.S.c / 24b-123
Lorenz Werksbezeichnung LS 20/123

Sender 27,2 - 33,3 MHz, 20 Watt Sendeleistung, Betriebsarten Telefonie (A3) und Telegrafie tönend (A2).
12 Volt Heizspannung aus Kraftwagensammler, 375 Volt Anodenspannung aus Umformer U.20a2.

Entwicklung durch Lorenz; Berlin.

Zusammen mit dem Empfänger Ukw.E.c Bezeichnung als Gerätesatz Fu 6 SE 20U respektive Fu 6, eingesetzt in Befehlspanzer / Bef.Pz. Der dem Panzerfunk zugeordnete Bereich 9 - 11 m wurde damals in Deutschland als UKW bezeichnet.
Auf dem Chassis sind abweichend zur Bezeichnung im Handbuch als Röhrenbezeichnung 4 x RL12T16 aufgeführt, diese ist aber gemäss Salzmann nicht belegt.

Poids net
16.5 kg / 36 lb 5.5 oz (36.344 lb)

Littérature
- - Manufacturers Literature

Schémathèque (1)
Kommerzielle Nachrichtengeräte von 1914-1945; Salzmann

Schémathèque (2)
Die Deutschen Funknachrichtenanlagen, Bd. 2 (p 57)

Trasmettitore da 20 W modello 20 WSd (Radiokit Elettronica, 4-2018, Edizioni C&C)

3163 KB

Documents sur ce modèle

Auteur
Modèle crée par Werner Braun. Voir les propositions de modification pour les contributeurs supplémentaires.

D'autres Modèles
Vous pourrez trouver sous ce lien 206 modèles d'appareils, 162 avec des images et 67 avec des schémas.
Tous les appareils de Militär (verschiedene Hersteller gleicher Modelle)

Collections | Musées | Littérature

Collections

Le modèle 20 Watt Sender c fait partie des collections des membres suivants.

Siegfried Droese (D)

Forum

Contributions du forum pour ce modèle: Militär verschiedene: 20 Watt Sender c 20W.S.c / 24b-123 / LS20/123

Discussions: 2 | Publications: 4

Hallo RM,

im Fundus habe ich ein Skalenblatt, ich denke es ist ähnlich dem fehlenden Voltmeter?

Frage:
Wer weiss ob am UKW Sender 20 W.S.c. die blaue Marke +/- 375 Volt angibt oder ist 400 Volt OK?

Danke im voraus

Werner

Werner Braun, 27.Aug.08

Weitere Posts (2) zu diesem Thema.

Hallo RM,

in meinem 20 W.S.c fehlen beide Messinstrumente.
Für das Antennenstrommessgerät ist dies die beste Darstellung die ich finden konnte:

Es findet sich im Schaltbild ein Dreheisen- oder Drehspulmessgerät in Verbindung mit einem Richtkoppler.
Die Skala scheint nicht linear beschriftet, sei es wegen des Kopplers und / oder eines Dreheiseninstruments?

Lt. Teileliste ist es ein SIEMENS TYPE DL , Messbereich 0 -1 A.
Der Messbereich bezieht sich wohl auf die Kombination Instrument und Koppler?

Ich vermute nun ein Drehspulinstrument mit Ri = 2700 Ohm und 0,5mA Vollausschlag.?
Das entspräche z.T. den Angaben auf dem Koppler.

Ich suche:

Ein Instrument (unrealistisch?)
Angaben zum Instrument : Art DrehXY, Innenwiderstand, Messbereich
Ein Detailfoto des Skalenblattes und der Anschlussplatte

Noch ist nicht daran zu denken das Gerät zu betreiben, aber einen originalgetreuen Ersatz des Instruments soll es auf jeden Fall bekommen.

Danke im voraus

Werner Braun

P.S. Eine Information von Herrn Bauer per eMail :
Bauart und Maße lassen sich in den Unterlagen definieren. Danke an Herrn Bauer.
Noch erstaunlicher, es gibt noch Bezugsquellen für Messinstrumente dieses altmodischen Aussehens.
2004 ~ 110 EURO, das lässt meinen Vorrat in einem ganz anderen Licht erscheinen :0)

Ich gehe davon aus das Skalenblatt nachfertigen zu müssen, daher interessiert mich besonders dieses im Detail, neben dem Ri und Strom bei Vollausschlag.

Werner Braun, 27.Aug.08
