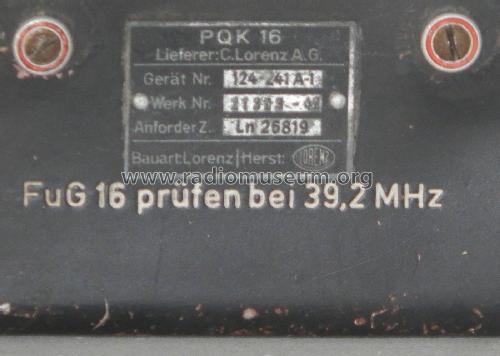

Prüf-Quarz-Kontroller PQK 16
Militär (verschiedene Hersteller gleicher Modelle)
- Country
- Germany
- Manufacturer / Brand
- Militär (verschiedene Hersteller gleicher Modelle)
- Year
- 1941 ?
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 323763
-
- alternative name: WEHRMACHT
- Number of Tubes
- 2
- Main principle
- Special principle (see notes)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Powered by external power supply or a main unit. / 22-29 & 210 DC Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Prüf-Quarz-Kontroller PQK 16 - Militär verschiedene
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 153 x 127 x 65 mm / 6 x 5 x 2.6 inch
- Notes
-
Gerät zur Eichprüfung und Eichkorrektur von Empfänger und Sender des Flugfunk-Bordgerätes FuG 16.
Der Kontroller enthält zwei Quarzoszillatoren für 3,1 MHz (Empfänger-ZF) und für 39,2 MHz (Empfänger-Prüffrequenz, 7. Oberwelle der Quarzfrequenz von 4,9 MHz). Der Sender wird durch Einpfeifen auf die Empfänger-Frequenz geprüft.
Die Heizspanung von 22 - 29 V und die Anodenspannung 210 V werden dem zu prüfenden Flugfunkgerät entnommen.
- Net weight (2.2 lb = 1 kg)
- 0.640 kg / 1 lb 6.6 oz (1.41 lb)
- Mentioned in
- -- Original-techn. papers. (D.(Luft) T.4200 Beschreibung und Betriebsvorschrift für Prüf-Quarz-Kontroller PQK 16)
- Author
- Model page created by Siegfried Droese. See "Data change" for further contributors.
