Röhrenprüfgerät - Rprüf. a

Militär (verschiedene Hersteller gleicher Modelle)

Data
Forum
Pictures
Collections

  • Year
  • 1938–1942
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 265414
    • alternative name: WEHRMACHT

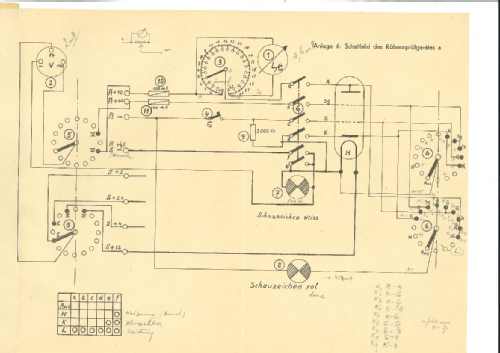

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / ? & 90 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Röhrenprüfgerät - Rprüf. a - Militär verschiedene
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Notes

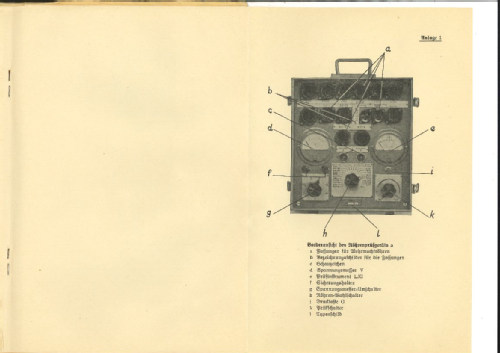

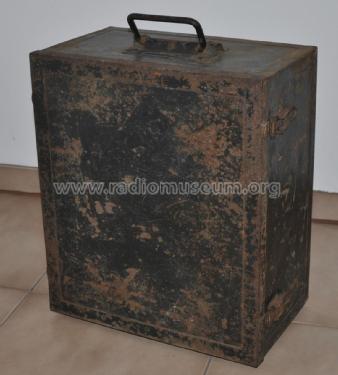

  • Tornister Gerät mit 14 Wehrmachts-Röhrenfassungen. Voltmeter & Amperemeter.

    23 Röhrentypen auswählbar.

    Als Hersteller ist Max Funke bekannt.

    Textauszug aus epv-verlag.de "RÖHRENPRÜFGERÄTE VON UND MIT MAX FUNKE":

     "ein spezielles Prüfgerät nach Anforderung der Militärs (Heer) entwickelt, ausgelegt für 23 Röhrentypen mit Zwangbedienung und als tragbares Gerät für Batteriebetrieb mit 90V plus Heizbatterien. Fertigung 1938 bis 1942. Es besitzt zwei Instrumente, zwei Schauzeichen zur Anzeige von Elektroden- Kurzschlüssen und Heizfadenzustand. Die Emissionsanzeige erfolgt unmissverständlich mit gut/schlecht."

  • Author
  • Model page created by a member from A. See "Data change" for further contributors.
