Tornister Funkgerät Torn.Fu.b1 LSE1/24b-201

• Country
• Germany

• Manufacturer / Brand
• Militär (verschiedene Hersteller gleicher Modelle)

• Year
• 1936–1944

• Category
• Military Transceiver (TRX)

• Radiomuseum.org ID
• 120798

• • alternative name: WEHRMACHT

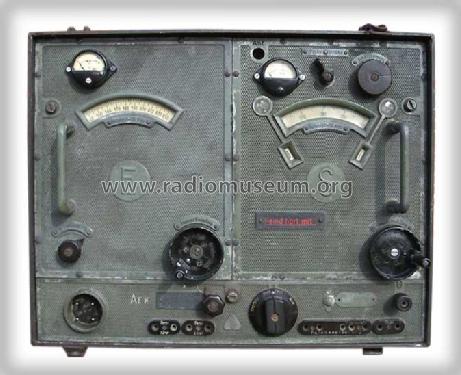

• Picture

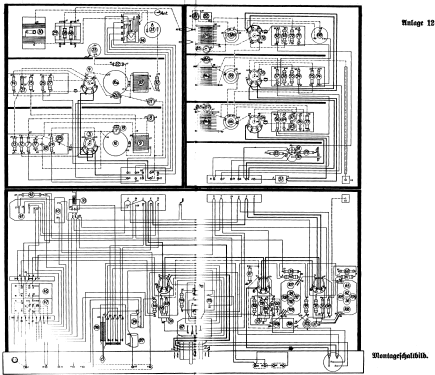

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RV2P800 RL2P3

• Main principle
• Superheterodyne (common); ZF/IF 2000 kHz

• Wave bands
• Short Wave (SW only)

• Power type and voltage
• Storage and/or dry batteries / 2 & 2 x 90 Volt

• Loudspeaker
• - For headphones or amp.

• Power out
• 0.65 W (undistorted)

• Material
• Metal case

• from Radiomuseum.org
• Model: Tornister Funkgerät Torn.Fu.b1 [LSE1/24b-201] - Militär verschiedene

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Notes

• Tornister Funkgerät Torn.Fu.b1 resp. LSE 1/24b-201

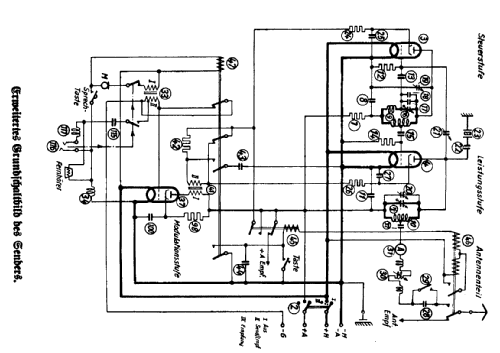

  Sender: Frequenzbereich 3,0 - 5,0 MHz, zweistufig (RV2P800 und RL2P3), 1 Watt
  Empfänger: Frequenzbereich 3,0 - 6,66 MHz, Sechsröhren - Überlagerungsempfänger.

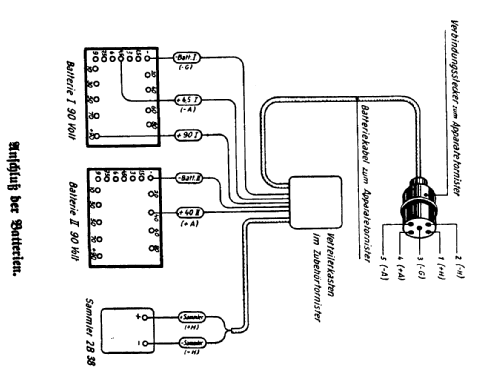

  Stromversorgung mittels Akkumulator 2B38 und zwei Anodenbatterien 90 V.

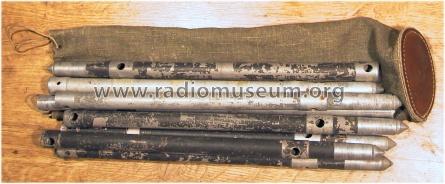

  Stabantenne 2,8 m, Sternantenne 8 m resp. Drahtantenne 12 - 15 m.
  Optionales Fernbesprechungsgerät bf zum Anschluss eines Feldfernsprechers FF33 (max. 50 m abgesetzt), optionales Abstimmgerät Abst.a zum Einsatz mit Festungs-Antennenanlagen.



• Source of data
• -- Collector info (Sammler)

• Mentioned in
• Kommerzielle Nachrichtengeräte von 1897-1945; Salzmann

• Literature/Schematics (1)
• Die Deutschen Funknachrichtenanlagen, Bd. 2 (pp 15-18)

• Literature/Schematics (2)
• Museums Bote, Österr. (Heft 123/2004, S.15 ff, Gerätebeschreibung)

• Author
• Model page created by a member from A. See "Data change" for further contributors.
