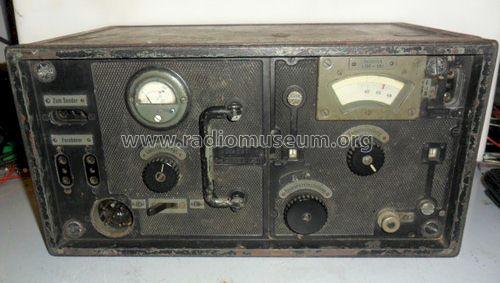

UKW-Empfänger d1 Ukw.E.d1 /24b-?

Lorenz; Berlin, Zuffenhausen u.a.

Data
Forum
Pictures
Collections

  • Year
  • 1937/1938
  • Category
  • Military Receiver
  • Radiomuseum.org ID
  • 225531
    • Brand: SEL

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Powered by external power supply or a main unit.
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: UKW-Empfänger d1 Ukw.E.d1 /24b-? - Lorenz; Berlin, Zuffenhausen u
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 415 x 200 x 269 mm / 16.3 x 7.9 x 10.6 inch
  • Notes

  • UKW-Empfänger d1 / Ukw.E.d1 / 24b-?

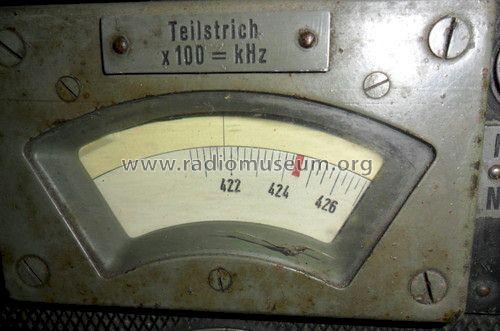

    Empfangsbereich 42,1 - 47,8 MHz, Telephonie (A3), Telegraphie tönend (A2)

    Der zunächst zur Kommunikation mit Aufklärungs- & Artilleriebeobachtungsflugzeugen eingesetzte Empfänger Ukw.E.d wurde 1937/8 durch ein neues Empfangsteil, welches sich aus dem Empfängerteil des neuen Bordfunkgeräts FuG17 herleitete und wesentlich kleiner und leichter ausfiel, ersetzt. Die Bausteine des E17 wurden in das alte voluminöse Gehäuse eingebaut, welches nun viel freien Platz bot.

    Betrieb mit den Umformern EUa, EUa1, EUa2 oder Batterie/Akku Speisung 130 V/ 12 V.

    Einsatz im Bef.Pz und zur Kommunikation mit Aufklärungs- bzw. Artilleriebeobachtungsflugzeugen im Frequenzbereich der Flugzeug - Bordfunkgeräte 42,1 - 47,8 MHz. Der Gerätesatz von 20W.S.d und dem zugehörigen Empfänger Ukw.E.d1 behielt die Bezeichnung Fu 7 SEU 20, der Empfänger allein mit Umformer und Antennenmaterial Fu 3.

  • Mentioned in
  • -- Original-techn. papers. (Dienstvorschrift D 976/5)
  • Literature/Schematics (2)
  • RADIOBOTE, Österr. (Heft 51/2014, S.21 ff, Thema: UKW Panzerfunkgeräte)
  • Author
  • Model page created by a member from A. See "Data change" for further contributors.
