• Country
• Germany

• Manufacturer / Brand
• Militär (verschiedene Hersteller gleicher Modelle)

• Year
• 1942–1945

• Category
• Military Receiver

• Radiomuseum.org ID
• 234486

• • alternative name: WEHRMACHT

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700 RV2,4P700

• Number of Transistors

• Semiconductors
• W.Gl.2,4a

• Main principle
• Superhet with RF-stage; ZF/IF 3030 kHz; 1 AF stage(s)

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 2,4 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

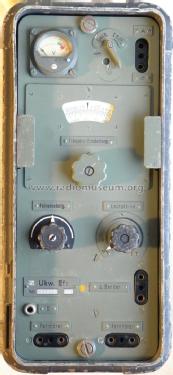

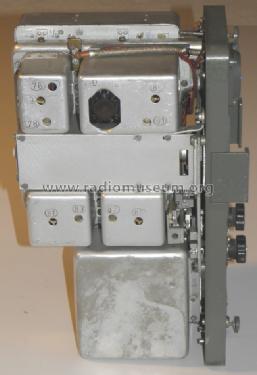

• Model: Ultrakurzwellen-Empfänger f1 Ukw.E.f1 - Militär verschiedene

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 170 x 365 x 345 mm / 6.7 x 14.4 x 13.6 inch

• Notes

• Tragbarer Empfänger zum Empfang des Flugfunks im Bereich 42,1 bis 47,8 MHz, Betriebsarten A2 und A3.

  Stromversorgung durch Sammler 2,4NC28 (im Empfänger-Gehäuse). Eingebauter Wechselrichter für die Anodenspannung, Zerhackerpatrone W.Gl.2,4a.

• Net weight (2.2 lb = 1 kg)
• 12.3 kg / 27 lb 1.5 oz (27.093 lb)

• Mentioned in
• -- Original-techn. papers. (D 993/1 Die Ultrakurzwellen-Empfänger f und f1)

• Author
• Model page created by Siegfried Droese. See "Data change" for further contributors.
