• Paese
• Unione Sovietica

• Produttore / Marca
• MILITARY USSR (different makers for same model)

• Anno
• 1975 ??

• Categoria
• Ricetrasmettitore militare

• Radiomuseum.org ID
• 247720

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• A semiconduttori.

• Semiconduttori

• Principio generale
• Ricetrasmettitore

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Batteria di accumulatori, per tutto (es. autoradio, radio amatoriali) / 2 x 2,4 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile di metallo

• Radiomuseum.org
• Modello: UKW Receiver-Transmitter R-107T {Р-107Т} - MILITARY USSR different makers

• Forma
• Boatanchor (pesante apparecchio militare o commerciale, > 20 kg)

• Dimensioni (LxAxP)
• 375 x 185 x 270 mm / 14.8 x 7.3 x 10.6 inch

• Annotazioni

• R-107T {Р-107Т} : Tragbares VHF - Sprechfunkgerät, mit Grundplatte auch zum Einbau in Fahrzeuge vorgesehen.

  Frequenzbereich 20,0 - 52,0 MHz in zwei Bereichen (Bereich 1: 20 - 36 MHz, Bereich 2: 36 - 52 MHz), durchstimmbar, vier Arbeitsfrequenzen können vorprogrammiert werden. Frequenzmodulation (F3), Sendeleistung 1 W.

  Betrieb mit 2 Akkumulatoren 2KNP20. Herstellung in der Sowjetunion, Verwendung in allen Staaten des Warschauer Vertrages.

  Das Funkgerät R-107T ersetzt das röhrenbestückte R-107 mit ansonsten gleichen Spezifikation, es ist ebenfalls mit einer Ableselupe für die Frequenzskala ausgerüstet und in Halbleitertechnik ausgeführt. Es unterscheidet sich vom Röhrengerät äusserlich durch einen Schalter für die Rauschsperre im rechten oberen Feld der Frontplatte. Das in der Form ähnliche Nachfolgegerät R-107T digi ist mit einer digitalen Frequenzanzeige ausgerüstet

  R-107T {Р-107Т} : portable VHF transceiver, can also be used onboard vehicles.

  Frequency coverage  20,0 - 52,0 MHz in two bands  (Band 1: 20 - 36 MHz, Band 2: 36 - 52 MHz), four mechanical frequency presets. Telephony FM (F3), output power 1 W.

  Powered by two 2,4 Volt accumulators 2KNP20.

  Built in the Soviet Union, used in the Soviet Army and the armed forces of all Warsaw Pact nations.

• Peso netto
• 16.9 kg / 37 lb 3.6 oz (37.225 lb)

• Bibliografia

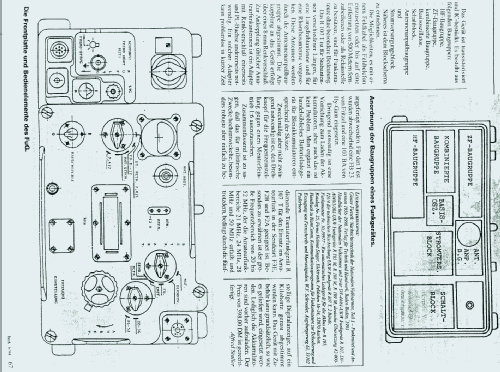

• Nachrichtentechnik der Nationalen Volksarmee, Teil 1

• Autore
• Modello inviato da Martin Bösch. Utilizzare "Proponi modifica" per inviare ulteriori dati.
