UKW-Funkgerät R-107T digi {Р-107Т диги} Serie 02
MILITARY USSR (different makers for same model)
- Country
- Soviet Union
- Manufacturer / Brand
- MILITARY USSR (different makers for same model)
- Year
- 1980 ??
- Category
- Military Transceiver (TRX)
- Radiomuseum.org ID
- 231527

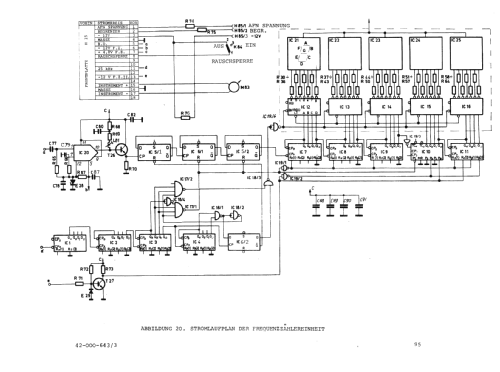

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- unknown_tr VQB71
- Main principle
- Transceiver; ZF/IF 8000 kHz
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Storage Battery for all (e.g. for car radios and amateur radios) / 2 x 2,4 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: UKW-Funkgerät R-107T digi {Р-107Т диги} Serie 02 - MILITARY USSR different makers
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 375 x 270 x 185 mm / 14.8 x 10.6 x 7.3 inch
- Notes
-
Tragbares Funksprechgerät, mit Grundplatte auch Einbau in Fahrzeuge vorgesehen.
Weiterentwicklung des SU-Geräts R-107 (mit Röhren) und des R-107T (mit Transistoren und ICs).
Frequenzbereich 20 - 36 MHz und 36 - 52 MHz, durchstimmbar, fünfstellige Digitalanzeige der Arbeitsfrequenz mit 7-Segment LED-Anzeigen VQB71.
Frequenzmodulation, Sendeleistung 1 W. Betrieb mit 2 Akkumulatoren 2KNP20.
Verwendung in Staaten des Warschauer Vertrages, NVA-Geräte mit deutscher Beschriftung der Frontplatte.
Achtung: in den deutschsprachig übersetzten Handbüchern "UKW-Funkgerät R-107T Technische Beschreibung Volume I + II" wird das Gerät lediglich als "Serie 02" bezeichnet, ohne den Zusatz "digi".
- Net weight (2.2 lb = 1 kg)
- 11 kg / 24 lb 3.7 oz (24.229 lb)
