• Country
• Germany

• Manufacturer / Brand
• MIRA Electronic, Nürnberg

• Year
• 1953 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 90832

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• DF91 DL92

• Main principle
• TRF (Tuned-Radio-Frequency but use of regeneration unknown)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast only (MW).

• Power type and voltage
• Storage and/or dry batteries / 3 / 30 Volt

• Loudspeaker
• - only for Earphone!

• Material
• Various materials

• from Radiomuseum.org

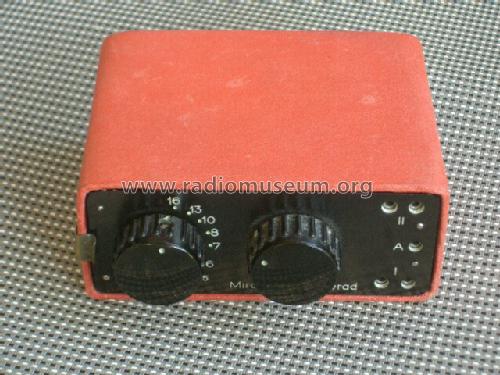

• Model: Bergkamerad - MIRA Electronic, Nürnberg

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 100 x 80 x 40 mm / 3.9 x 3.1 x 1.6 inch

• Notes
• Hergestellt in einer Auflage von 4.000 Stück, zusätzlich als Selbstbausatz und Bauanleitung in Funkschau von 1953. Das Lautsprecher-Zusatzgerät "Bergkamerad L" besteht aus einer Lautsprecherendstufe mit einer DL92, in die der "Bergkamerad" eingesteckt wird; Lautsprecherdurchmesser 130 mm. Beschreibung dieser Erweiterung in Funkschau 1953 Heft 3 (Bergkamerad in FS 1953 Heft 1).

• Net weight (2.2 lb = 1 kg)
• 0.3 kg / 0 lb 10.6 oz (0.661 lb)

• Price in first year of sale
• 40.00 DM

• External source of data
• Peter von Bechen

• Mentioned in
• Funkgeschichte der GFGF (Nr. 165)

• Author
• Model page created by a member from A. See "Data change" for further contributors.
