R42 senza onde lunghe
Mivar (VAR); Milano
- Country
- Italy
- Manufacturer / Brand
- Mivar (VAR); Milano
- Year
- 1972 ??
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 200671

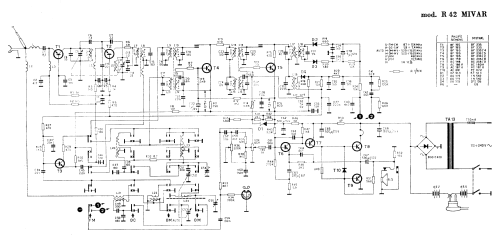

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 9
- Semiconductors
- BF195 BF195 BF195 BF195 BF195 BC159 BC148 AC188 AC187 AA119 AA119 AA119 PTO/2 B30C400
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Wave bands
- Broadcast, Short Wave plus FM or UHF.
- Power type and voltage
- Line / Batteries (any type) / 220 / 2 x 4,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: R42 [senza onde lunghe] - Mivar VAR; Milano
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 300 x 200 x 80 mm / 11.8 x 7.9 x 3.1 inch
- Notes
-
Dimensioni altoparlante ellittico: 14x10 cm
L'elenco indica come T10 una sigla (AC281) che corrisponde secondo il database di Radiomuseum ad una valvola rettificatrice, segnalando però come corrispondente il transistor PTO/2 che di solito, come in questo caso è utilizzato come diodo.
La sigla AC281 è un probabile errore di stampa anche perchè il PTO/2 non ha corrispondenti.
- Mentioned in
- -- Schematic (Schemario Radio Autoradio Mangianastri edizioni "Il Rostro" marzo 1971.)
- Author
- Model page created by Pasquale Baiocato. See "Data change" for further contributors.
- Other Models
-
Here you find 135 models, 122 with images and 81 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Mivar (VAR); Milano
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Mivar VAR; Milano: R42
Threads: 1 | Posts: 6
Buonasera,
vorrei sapere se il modello del Mivar R42 in mio possesso è una variante rispetto a quella illustrata oppure non è del tutto corretta l'indicazione delle gamme d'onda. In realtà, sul mio modello non è presente la gamma delle onde lunghe ma quella delle "onde medie auto" in quanto, con questa impostazione, si attiva la presa d'antenna per autoradio presente sul pannello posteriore dell'apparecchio.
Allego la foto relativa.
Grazie e saluti.
Gianluigi Miazzi
Attachments

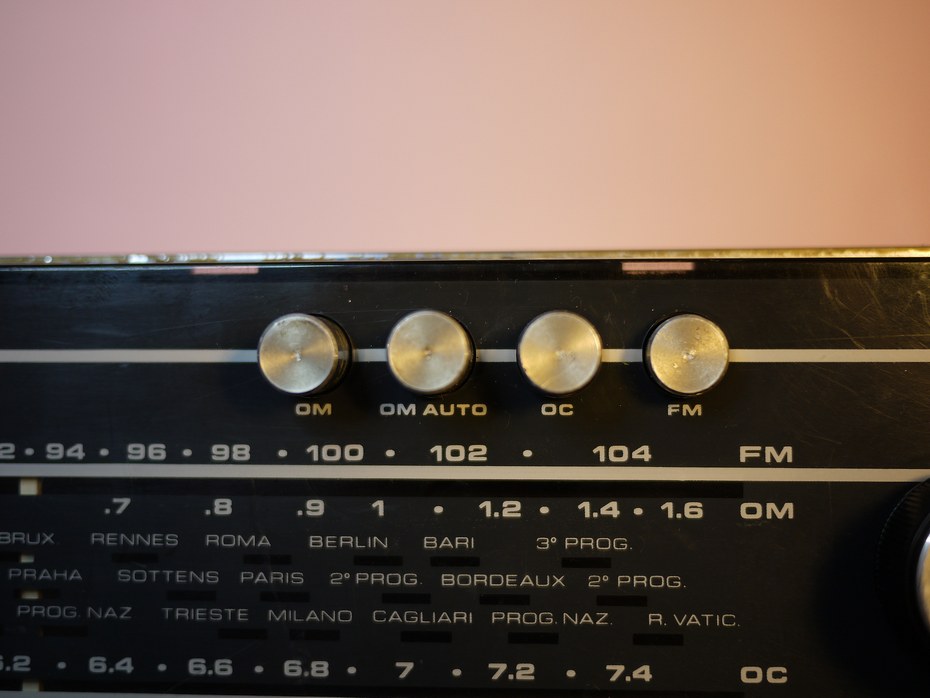

- Tasti di scelta delle gamme d'onda (104 KB)
Gianluigi Miazzi, 28.Nov.12
